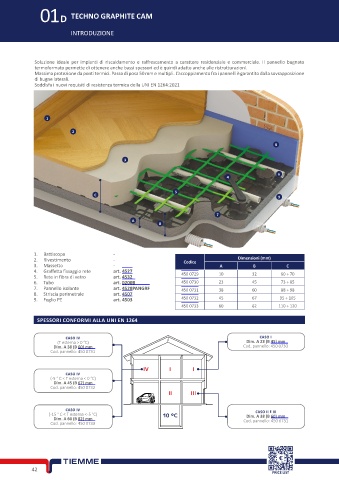

01D TECHNO GRAPHITE CAM

INTRODUZIONE

Soluzione ideale per impianti di riscaldamento e raffrescamento a carattere residenziale e commerciale. Il pannello bugnato
termoformato permette di ottenere anche bassi spessori ed è quindi adatto anche alle ristrutturazioni.
Massima protezione da ponti termici. Passo di posa 50 mm e multipli. L’accoppiamento fra i pannelli è garantito dalla sovrapposizione
di bugne laterali.
Soddisfa i nuovi requisiti di resistenza termica della UNI EN 1264:2021

1

2

8

3

6
4

5
C
9
7
A
B

1. Battiscopa -
2. Rivestimento - Codice Dimensioni (mm)
3. Massetto - A B C
4. Graffetta fissaggio rete art. 4527 450 0729 10 32 60 ÷ 70
5. Rete in fibra di vetro art. 4532
6. Tubo art. 0200B 450 0730 23 45 73 ÷ 85
7. Pannello isolante art. 4528PANGRF 450 0731 38 60 88 ÷ 98
8. Striscia perimetrale art. 4507
9. Foglio PE art. 4503 450 0732 45 67 95 ÷ 105
450 0733 60 82 110 ÷ 120

SPESSORI CONFORMI ALLA UNI EN 1264

CASO IV CASO I
(T esterna > 0 °C) Dim. A 23 (B 45) mm
Dim. A 38 (B 60) mm Cod. pannello: 450 0730
Cod. pannello: 450 0731

IV I I
CASO IV
(-5 ° C < T esterna < 0 °C)
Dim. A 45 (B 67) mm
Cod. pannello: 450 0732
II III

CASO IV CASO II E III
(-15 ° C < T esterna < -5 °C) 10 °C Dim. A 38 (B 60) mm
Dim. A 60 (B 82) mm
Cod. pannello: 450 0733 Cod. pannello: 450 0731

42
