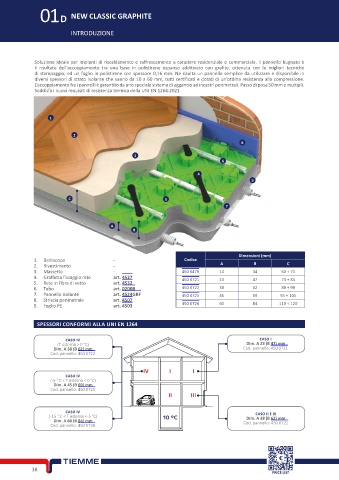

01D NEW CLASSIC GRAPHITE

INTRODUZIONE

Soluzione ideale per impianti di riscaldamento e raffrescamento a carattere residenziale e commerciale. Il pannello bugnato è
il risultato dell’accoppiamento tra una base in polistirene espanso additivato con grafite, ottenuta con le migliori tecniche
di stampaggio, ed un foglio in polistirene con spessore 0,16 mm. Ne risulta un pannello semplice da utilizzare e disponibile in
diversi spessori di strato isolante che vanno da 10 a 60 mm, tutti certificati e dotati di un’ottima resistenza alla compressione.
L’accoppiamento fra i pannelli è garantito da uno speciale sistema di aggancio ad incastri perimetrali. Passo di posa 50 mm e multipli.
Soddisfa i nuovi requisiti di resistenza termica della UNI EN 1264:2021

1

2
8

3
6

4
9

C 5
7

A
B

Dimensioni (mm)
1. Battiscopa - Codice
2. Rivestimento - A B C
3. Massetto - 450 0479 10 34 60 ÷ 70
4. Graffetta fissaggio rete art. 4527 450 0721 23 47 73 ÷ 83
5. Rete in fibra di vetro art. 4532
6. Tubo art. 0200B 450 0722 38 62 88 ÷ 98
7. Pannello isolante art. 4524GRF 450 0725 45 69 95 ÷ 105
8. Striscia perimetrale art. 4507
9. Foglio PE art. 4503 450 0726 60 84 110 ÷ 120

SPESSORI CONFORMI ALLA UNI EN 1264

CASO IV CASO I
(T esterna > 0 °C) Dim. A 23 (B 47) mm
Dim. A 38 (B 62) mm Cod. pannello: 450 0721
Cod. pannello: 450 0722

IV I I
CASO IV
(-5 ° C < T esterna < 0 °C)
Dim. A 45 (B 69) mm
Cod. pannello: 450 0725
II III

CASO IV
CASO II E III
(-15 ° C < T esterna < -5 °C) 10 °C Dim. A 38 (B 62) mm
Dim. A 60 (B 84) mm Cod. pannello: 450 0722
Cod. pannello: 450 0726

38
