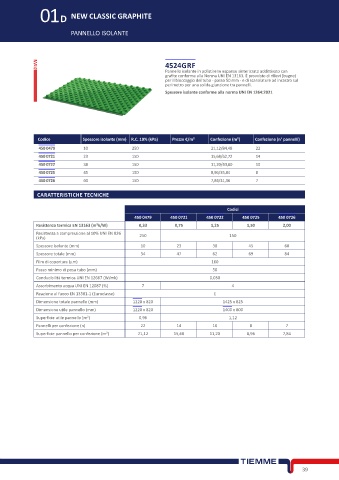

Page 55 - TIEMME - SISTEMI RADIANTI

01D NEW CLASSIC GRAPHITE

PANNELLO ISOLANTE

4524GRF ■
Pannello isolante in polistirene espanso sinterizzato addittivato con
grafite conforme alla Norma UNI EN 13163. È provvisto di rilievi (bugne)
per il bloccaggio del tubo - passo 50 mm - e di scanalature ad incastro sul
perimetro per una solida giunzione tra pannelli.
Spessore isolante conforme alla norma UNI EN 1264:2021

Codice Spessore isolante (mm) R.C. 10% (kPa) Prezzo €/m² Confezione (m²) Confezione (n° pannelli)
450 0479 10 250 21,12/84,48 22
450 0721 23 150 15,68/62,72 14
450 0722 38 150 11,20/44,80 10
450 0725 45 150 8,96/35,84 8
450 0726 60 150 7,84/31,36 7

CARATTERISTICHE TECNICHE

Codici
450 0479 450 0721 450 0722 450 0725 450 0726
Resistenza termica EN 13163 (m²k/W) 0,33 0,75 1,25 1,50 2,00
Resistenza a compressione al 10% UNI EN 826 250 150
(kPa)
Spessore isolante (mm) 10 23 38 45 60
Spessore totale (mm) 34 47 62 69 84
Film di copertura (μm) 160
Passo minimo di posa tubo (mm) 50
Conducibilità termica UNI EN 12667 (W/mk) 0,030
Assorbimento acqua UNI EN 12087 (%) 7 4
Reazione al fuoco EN 13501-1 (Euroclasse) E
Dimensione totale pannello (mm) 1220 x 820 1425 x 825
Dimensione utile pannello (mm) 1220 x 820 1400 x 800
Superficie utile pannello (m²) 0,96 1,12
Pannelli per confezione (n) 22 14 10 8 7
Superficie pannello per confezione (m²) 21,12 15,68 11,20 8,96 7,84
