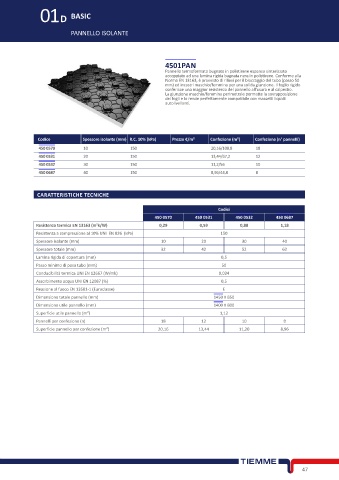

Page 63 - TIEMME - SISTEMI RADIANTI

01D BASIC

PANNELLO ISOLANTE

4501PAN
Pannello termoformato bugnato in polistirene espanso sinterizzato
accoppiato ad una lamina rigida bugnata nera in polistirene. Conforme alla
Norma EN 13163, è provvisto di rilievi per il bloccaggio del tubo (passo 50
mm) ed incastri maschio/femmina per una solida giunzione. Il foglio rigido
conferisce una maggior resistenza del pannello all’usura e al calpestio.
La giunzione maschio/femmina perimetrale permette la sovrapposizione
dei fogli e lo rende perfettamente compatibile con massetti liquidi
autolivellanti.

Codice Spessore isolante (mm) R.C. 10% (kPa) Prezzo €/m² Confezione (m²) Confezione (n° pannelli)
450 0570 10 150 20,16/100,8 18
450 0531 20 150 13,44/67,2 12
450 0532 30 150 11,2/56 10
450 0687 40 150 8,96/44,8 8

CARATTERISTICHE TECNICHE

Codici
450 0570 450 0531 450 0532 450 0687
Resistenza termica EN 13163 (m k/W) 0,29 0,59 0,88 1,18
2
Resistenza a compressione al 10% UNI EN 826 (kPa) 150
Spessore isolante (mm) 10 20 30 40
Spessore totale (mm) 32 42 52 62
Lamina rigida di copertura (mm) 0,5
Passo minimo di posa tubo (mm) 50
Conducibilità termica UNI EN 12667 (W/mk) 0,034
Assorbimento acqua UNI EN 12087 (%) 0,5
Reazione al fuoco EN 13501-1 (Euroclasse) E
Dimensione totale pannello (mm) 1450 X 850
Dimensione utile pannello (mm) 1400 X 800
Superficie utile pannello (m²) 1,12
Pannelli per confezione (n) 18 12 10 8
Superficie pannello per confezione (m²) 20,16 13,44 11,20 8,96
