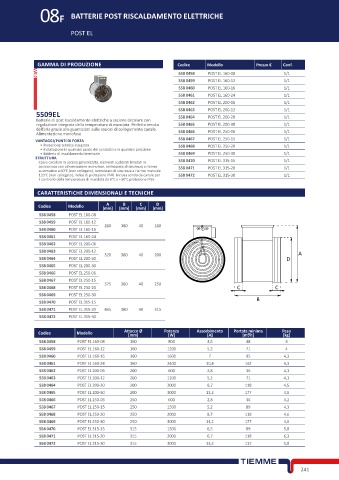

Page 257 - TIEMME - SISTEMI RADIANTI

08F BATTERIE POST RISCALDAMENTO ELETTRICHE

POST EL

GAMMA DI PRODUZIONE Codice Modello Prezzo € Conf.
558 0458 POST EL 160-08 1/1
558 0459 POST EL 160-12 1/1
558 0460 POST EL 160-16 1/1
558 0461 POST EL 160-24 1/1
558 0462 POST EL 200-06 1/1
558 0463 POST EL 200-12 1/1
558 0464
Batterie di post riscaldamento elettriche a sezione circolare con
5509EL ■ POST EL 200-20 1/1
regolazione integrata della temperatura di mandata. Perfetta tenuta 558 0465 POST EL 200-30 1/1
dell’aria grazie alle guarnizioni sulle sezioni di collegamento canale. 558 0466 POST EL 250-06 1/1
Alimentazione monofase
VANTAGGI/PUNTI DI FORZA 558 0467 POST EL 250-15 1/1
• Protezione termica integrata 558 0468 POST EL 250-20 1/1
• Installazione in qualsiasi punto del condotto e in qualsiasi posizione
• Batteria di riscaldamento terminale 558 0469 POST EL 250-30 1/1
STRUTTURA 558 0470 POST EL 315-15 1/1
Cassa circolare in acciaio galvanizzato, elementi scaldanti blindati in
acciaio inox con alimentazione monofase, termostato di sicurezza a riarmo 558 0471 POST EL 315-20 1/1
automatico a 60°C (non collegato), termostato di sicurezza a riarmo manuale
120°C (non collegato), indice di protezione IP40. Inclusa sonda da canale per 558 0472 POST EL 315-30 1/1
il controllo della temperatura di mandata da 0°C a +30°C protezione IP55
CARATTERISTICHE DIMENSIONALI E TECNICHE

C
B
A
D
Codice Modello [mm] [mm] [mm] [mm]
558 0458 POST EL 160-08
558 0459 POST EL 160-12 260 380 40 160
558 0460 POST EL 160-16
558 0461 POST EL 160-24
558 0462 POST EL 200-06
558 0463 POST EL 200-12 320 380 40 200 A
558 0464 POST EL 200-20 D
558 0465 POST EL 200-30
558 0466 POST EL 250-06
558 0467 POST EL 250-15 375 380 40 250
558 0468 POST EL 250-20 C C
558 0469 POST EL 250-30
558 0470 POST EL 315-15 B
558 0471 POST EL 315-20 445 380 40 315
558 0472 POST EL 315-30

Codice Modello Attacco Ø Potenza Assorbimento Portata minima Peso
[m³/h]
[A]
[mm]
[kg]
[W]
558 0458 POST EL 160-08 160 800 3,5 48 4
558 0459 POST EL 160-12 160 1200 5,2 71 4
558 0460 POST EL 160-16 160 1600 7 95 4,3
558 0461 POST EL 160-24 160 2400 10,4 142 4,3
558 0462 POST EL 200-06 200 600 2,8 36 4,1
558 0463 POST EL 200-12 200 1200 5,2 71 4,1
558 0464 POST EL 200-20 200 2000 8,7 118 4,5
558 0465 POST EL 200-30 200 3000 13,2 177 4,6
558 0466 POST EL 250-06 250 600 2,8 36 4,2
558 0467 POST EL 250-15 250 1500 5,2 89 4,3
558 0468 POST EL 250-20 250 2000 8,7 118 4,6
558 0469 POST EL 250-30 250 3000 13,2 177 4,6
558 0470 POST EL 315-15 315 1500 6,5 89 5,8
558 0471 POST EL 315-20 315 2000 6,7 118 6,3
558 0472 POST EL 315-30 315 3000 13,2 117 5,8

241
