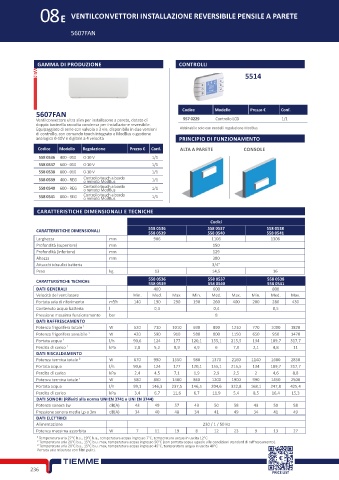

Page 252 - TIEMME - SISTEMI RADIANTI

08E VENTILCONVETTORI INSTALLAZIONE REVERSIBILE PENSILE A PARETE

5607FAN

GAMMA DI PRODUZIONE CONTROLLI

5514

Codice Modello Prezzo € Conf.

Ventilconvettore ultra slim per installazone a parete, dotato di 957 0229 Controllo LCD 1/1
5607FAN ■
doppia bacinella raccolta condensa per installazione reversibile.
Equipaggiato di serie con valvola a 3 vie, disponibile in due versioni Abbinabile solo con modelli regolazione ModBus
di controllo, con comando touch integrato e ModBus o gestione
analogica 0-10V e digitale a 4 velocità PRINCIPIO DI FUNZIONAMENTO
Codice Modello Regolazione Prezzo € Conf. ALTA A PARETE CONSOLE
558 0536 400 - 010 0-10 V 1/1
558 0537 600 - 010 0-10 V 1/1
558 0538 800 - 010 0-10 V 1/1
558 0539 400 - REG Controllo touch a bordo 1/1
o remoto ModBus
558 0540 600 - REG Controllo touch a bordo 1/1
o remoto ModBus
558 0541 800 - REG Controllo touch a bordo 1/1
o remoto ModBus
CARATTERISTICHE DIMENSIONALI E TECNICHE
Codici
CARATTERISTICHE DIMENSIONALI 558 0536 558 0537 558 0538
558 0541
558 0539
558 0540
Larghezza mm 906 1106 1306
Profondità (superiore) mm 150
Profondità (inferiore) mm 129
Altezza mm 380
Attacchi idraulici batteria 3/4"
Peso kg 13 14,5 16
CARATTERISTICHE TECNICHE 558 0536 558 0537 558 0538
558 0539
558 0540
558 0541
DATI GENERALI 400 600 800
Velocità del ventilatore Min. Med. Max. Min. Med. Max. Min. Med. Max.
Portata aria di riferimento m³/h 140 190 290 190 260 400 200 280 430
Contenuto acqua batteria l 0,3 0,4 0,5
Pressione massima funzionamento bar 8
DATI RAFFRESCAMENTO
Potenza frigorifera totale ¹ W 520 710 1010 690 890 1230 770 1090 1820
Potenza frigorifera sensibile ¹ W 420 590 910 580 800 1150 650 950 1470
Portata acqua ¹ l/h 90,6 124 177 120,1 155,1 215,5 134 189,7 317,7
Perdita di carico ¹ kPa 2,8 5,2 8,9 4,9 6 7,9 2,1 4,8 11
DATI RISCALDAMENTO
Potenza termica totale ² W 670 990 1550 980 1370 2160 1140 1680 2850
Portata acqua l/h 90,6 124 177 120,1 155,1 215,5 134 189,7 317,7
Perdita di carico kPa 2,4 4,5 7,1 1,9 2,9 2,5 2 4,6 8,8
Potenza termica totale 3 W 580 860 1400 860 1200 1900 990 1450 2500
Portata acqua l/h 99,1 146,3 237,5 146,5 204,6 322,8 168,1 247,8 425,4
Perdita di carico kPa 3,4 6,7 11,6 6,7 11,9 5,4 8,5 16,4 15,3
DATI SONORI (Riferiti alla norma UNI EN 3741 e UNI EN 3744)
Potenza sonora Lw dB(A) 43 49 57 43 50 58 43 50 58
Pressione sonora media Lp a 3m dB(A) 34 40 48 34 41 49 34 41 49
DATI ELETTRICI
Alimentazione 230 / 1 / 50 Hz
Potenza massima assorbita W 7 11 19 8 12 23 9 13 27
¹ Temperatura aria 27°C b.s., 19°C b.u., temperatura acqua ingresso 7°C, temperatura acqua in uscita 12°C.
² Temperatura aria 20°C b.s., 15°C b.u. max, temperatura acqua ingresso 50°C (con portata acqua uguale alle condizioni standard di raffrescamento).
³ Temperatura aria 20°C b.s., 15°C b.u. max, temperatura acqua ingresso 45°C, temperatura acqua in uscita 40°C.
Portata aria misurata con filtri puliti.
