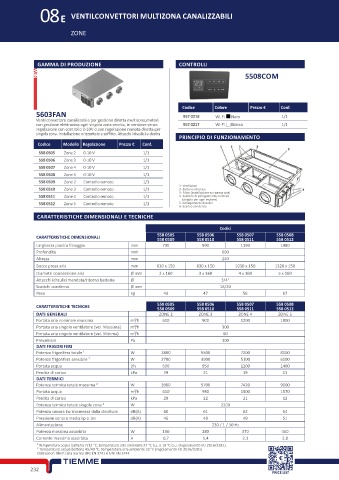

Page 248 - TIEMME - SISTEMI RADIANTI

08E VENTILCONVETTORI MULTIZONA CANALIZZABILI

ZONE

GAMMA DI PRODUZIONE CONTROLLI

5508COM

Codice Colore Prezzo € Conf.
957 0218 Wi-Fi Nero 1/1
5603FAN ■
Ventilconvettore canalizzabile per gestione diretta multizona,motori
con gestione elettronica ogni singola zona servita, in versione senza 957 0217 Wi-Fi Bianco 1/1
regolazione con controllo 0-10V o con regolazione remota diretta per
singola zona. Installazione orizzontale a soffitto. Attacchi idraulici a destra
PRINCIPIO DI FUNZIONAMENTO
Codice Modello Regolazione Prezzo € Conf.
558 0505 Zone 2 0-10 V 1/1
558 0506 Zone 3 0-10 V 1/1
558 0507 Zone 4 0-10 V 1/1
558 0508 Zone 5 0-10 V 1/1
558 0509 Zone 2 Controllo remoto 1/1
558 0510 Zone 3 Controllo remoto 1/1 1- Ventilatori
2- Batteria idronica
3- Filtro (installazione su ripresa aria)
558 0511 Zone 4 Controllo remoto 1/1 (singola per ogni motore)
4- Scatorle di collegamento elettrico
558 0512 Zone 5 Controllo remoto 1/1 5- Collegamenti idraulici
6- Scarico condensa
CARATTERISTICHE DIMENSIONALI E TECNICHE
Codici
CARATTERISTICHE DIMENSIONALI 558 0505 558 0506 558 0507 558 0508
558 0510
558 0509
558 0512
558 0511
Larghezza piastra fissaggio mm 790 990 1190 1480
Profondità mm 690
Altezza mm 240
Bocca presa aria mm 630 x 150 830 x 150 1030 x 150 1320 x 150
Diametri connessione aria Ø mm 2 x 160 3 x 160 4 x 160 5 x 160
Attacchi idraulici mandata/ritorno batteria Ø 3/4"
Scarichi condensa Ø mm 16/20
Peso kg 43 47 56 67
CARATTERISTICHE TECNICHE 558 0505 558 0506 558 0507 558 0508
558 0511
558 0509
558 0512
558 0510
DATI GENERALI ZONE 2 ZONE 3 ZONE 4 ZONE 5
Portata aria nominale massima m³/h 600 900 1200 1800
Portata aria singolo ventilatore (vel. Massima) m³/h 300
Portata aria singolo ventilatore (vel. Minima) m³/h 60
Prevalenza Pa 100
DATI FRIGORIFERI
Potenza frigorifera totale ¹ W 3800 5500 7200 8100
Potenza frigorifera sensibile ¹ W 2700 3900 5100 6100
Portata acqua l/h 600 950 1200 1400
Perdita di carico kPa 29 21 19 11
DATI TERMICI
Potenza termica totale massima ² W 3900 5700 7420 9000
Portata acqua m³/h 610 980 1300 1570
Perdita di carico kPa 29 22 21 12
Potenza termica totale singola zona ² W 2200
Potenza sonora Lw trasmessa dalla struttura dB(A) 60 61 62 64
Pressione sonora media Lp a 1m dB(A) 46 48 49 51
Alimentazione 230 / 1 / 50 Hz
Potenza massima assorbita W 190 280 370 460
Corrente massima assorbita A 0,7 1,4 2,1 2,8
¹ Temperatura acqua batteria 7/12 °C, temperatura aria ambiente 27 °C b.s. e 19 °C b.u. (regolamento EU 2016/2281).
² Temperatura acqua batteria 45/40 °C, temperatura aria ambiente 20 °C (regolamento EU 2016/2281)
Dati sonori riferiti alla norma UNI EN 3741 e UNI EN 3744
