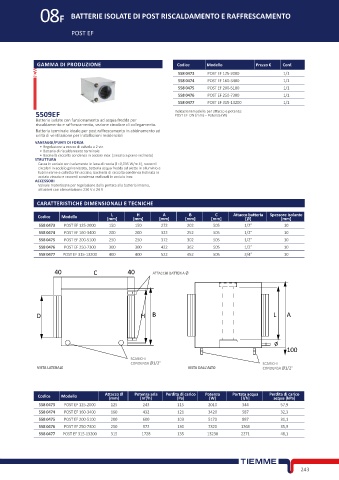

08F BATTERIE ISOLATE DI POST RISCALDAMENTO E RAFFRESCAMENTO

POST EF

GAMMA DI PRODUZIONE Codice Modello Prezzo € Conf.
558 0473 POST EF 125-2000 1/1
558 0474 POST EF 160-3400 1/1
558 0475 POST EF 200-5100 1/1
558 0476 POST EF 250-7300 1/1
558 0477 POST EF 315-13200 1/1
Indicazioni modello per attacco e potenza:
POST EF DN (mm) – Potenza (W)
5509EF ■
Batterie isolate con funzionamento ad acqua fredda per
riscaldamento e raffrescamento, sezione circolare di collegamento.
Batteria terminale ideale per post raffrescamento in abbinamento ad
unità di ventilazione per installazioni residenziali
VANTAGGI/PUNTI DI FORZA
• Regolazione a mezzo di valvola a 2 vie
• Batteria di riscaldamento terminale
• Bacinella raccolta condensa in acciaio inox (zincato a piano inclinato)
STRUTTURA
Cassa in acciaio con isolamento in lana di roccia (l =0,035 W/m.k), raccordi
circolari in acciaio galvanizzato, batteria acqua fredda ad alette in alluminio e
tubi in rame e collettori in acciaio, bacinella di raccolta condensa inclinata in
acciaio zincato e raccordi condensa realizzati in acciaio inox
ACCESSORI
Valvole motorizzate per regolazione della portata alla batteria interna,
attuatori con alimentazione 230 V e 24 V
CARATTERISTICHE DIMENSIONALI E TECNICHE
L
H
A
B
C
Codice Modello [mm] [mm] [mm] [mm] [mm] Attacco batteria Spessore isolante
[mm]
[Ø]
558 0473 POST EF 125-2000 150 150 272 202 505 1/2” 10
558 0474 POST EF 160-3400 200 200 322 252 505 1/2” 10
558 0475 POST EF 200-5100 250 250 372 302 505 1/2” 10
558 0476 POST EF 250-7300 300 300 422 362 505 1/2” 10
558 0477 POST EF 315-13200 400 400 522 452 505 3/4” 10
40 C 40 ATTACCHI BATTERIA Ø

D H B L A

Ø
100
SCARICHI
CONDENSA Ø1/2" SCARICHI
VISTA LATERALE VISTA DALL'ALTO CONDENSA Ø1/2"

Codice Modello Attacco Ø Potenza aria Perdita di carico Potenza Portata acqua Perdita di carico
[W]
[l/h]
acqua [kPa]
[m³/h]
[Pa]
[mm]
558 0473 POST EF 125-2000 125 243 115 2010 344 57,9
558 0474 POST EF 160-3400 160 432 121 3420 587 32,3
558 0475 POST EF 200-5100 200 600 103 5170 887 31,1
558 0476 POST EF 250-7300 250 972 130 7320 1268 35,9
558 0477 POST EF 315-13200 315 1728 135 13230 2271 48,1
