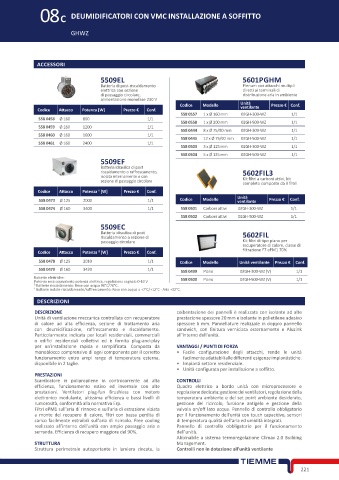

Page 237 - TIEMME - SISTEMI RADIANTI

08C DEUMIDIFICATORI CON VMC INSTALLAZIONE A SOFFITTO

GHWZ

ACCESSORI

5509EL 5601PGHM
Batteria di post-riscaldamento Plenum con attacchi multipli
elettrica con sezione diretti ai terminali di
di passaggio circolare, distribuzione aria in ambiente
alimentazione monofase 230 V
Codice Modello Unità Prezzo € Conf.
ventilante
Codice Attacco Potenza [W] Prezzo € Conf.
558 0557 1 x Ø 160 mm 02GH-300-WZ 1/1
558 0458 Ø 160 800 1/1
558 0558 1 x Ø 200 mm 02GH-500-WZ 1/1
558 0459 Ø 160 1200 1/1
558 0444 8 x Ø 75/90 mm 02GH-300-WZ 1/1
558 0460 Ø 160 1600 1/1
558 0445 12 x Ø 75/90 mm 02GH-500-WZ 1/1
558 0461 Ø 160 2400 1/1
558 0503 3 x Ø 125 mm 02GH-300-WZ 1/1
558 0504 5 x Ø 125 mm 02GH-500-WZ 1/1
5509EF
Batteria idraulica di post
riscaldamento o raffrescamento, 5602FIL3
isolata internamente e con Kit filtri a carboni attivi, kit
sezione di passaggio circolare completo composto da 3 filtri
Codice Attacco Potenza [W] Prezzo € Conf.
1
558 0473 Ø 125 2000 1/1 Codice Modello Unità Prezzo € Conf.
ventilante
558 0474 Ø 160 3400 1/1 558 0501 Carboni attivi 02GH-300-WZ 1/1
558 0502 Carboni attivi 02GH-500-WZ 1/1
5509EC
Batteria idraulica di post 5602FIL
riscaldamento a sezione di
passaggio circolare Kit filtri di tipo piano per
recuperatore di calore, classe di
Codice Attacco Potenza ² [W] Prezzo € Conf. filtrazione F7 ePM1 70%
558 0478 Ø 125 2010 1/1 Codice Modello Unità ventilante Prezzo € Conf.
558 0479 Ø 160 3420 1/1 558 0499 Piano 02GH-300-WZ (V) 1/1
Batterie elettriche: 558 0500 Piano 02GH-500-WZ (V) 1/1
Potenza resa equivalente potenza elettrica, regolazione segnale 0-10 V
² Batterie riscaldamento: Rese con acqua 90°C/70°C.
¹ Batterie isolate riscaldamento/raffrescamento: Rese con acqua a +7°C/+12°C - Aria +32°C.
DESCRIZIONI

DESCRIZIONE coibentazione dei pannelli è realizzata con isolante ad alte
Unità di ventilazione meccanica controllata con recuperatore prestazione spessore 20 mm e isolante in polietilene adesivo
di calore ad alta efficienza, sezione di trattamento aria spessore 6 mm. Pannellature realizzate in doppio pannello
con deumidificazione, raffrescamento e riscaldamento. sandwich, con finitura verniciata esternamente e Aluzink
Particolarmente indicata per locali residenziali, commerciali all'interno dell'unità.
o edifici residenziali collettivi ed è fornita plug-and-play
per un'installazione rapida e semplificata. Composta da VANTAGGI / PUNTI DI FORZA
monoblocco comprensivo di ogni componente per il corretto • Facile configurazione degli attacchi, rende le unità
funzionamento entro ampi range di temperatura esterna, facilmente adattabili alle differenti esigenze impiantistiche.
disponibile in 2 taglie. • Impianti settore residenziale.
• Unità configurata per installazione a soffitto.
PRESTAZIONI
Scambiatore in polipropilene in controcorrente ad alta CONTROLLI
efficienza, funzionamento estivo ed invernale con alte Quadro elettrico a bordo unità con microprocessore e
prestazioni. Ventilatori plug-fun Brushless con motore regolazione dedicata; gestione dei ventilatori, regolazione della
elettronico modulante, altissima efficienza e bassi livelli di temperatura ambiente e del set point ambiente desiderato,
rumorosità, conformità alla normativa Erp. gestione del ricircolo, funzione antigelo e gestione della
Filtri ePM1 sull'aria di rinnovo e sull'aria di estrazione viziata valvola on/off lato acqua. Pannello di controllo obbligatorio
a monte del recupero di calore, filtri con bassa perdita di per il funzionamento dell'unità con touch capacitivo, sensori
carico facilmente estraibili sull'aria di ricircolo. Free cooling di temperatura qualità dell’aria ed umidità integrati.
realizzato all’interno dell’unità con ampio passaggio aria e Pannello di controllo obbligatorio per il funzionamento
serranda. Efficienza di recupero maggiore del 90%. dell'unità.
Abbinabile a sistema termoregolazione Climav 2.0 Building
STRUTTURA Management.
Struttura perimetrale autoportante in lamiera zincata, la Controlli non in dotazione all’unità ventilante

221
