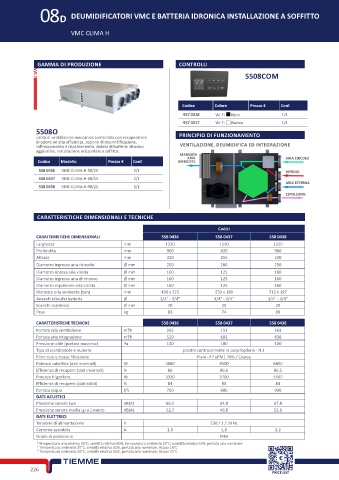

Page 242 - TIEMME - SISTEMI RADIANTI

08D DEUMIDIFICATORI VMC E BATTERIA IDRONICA INSTALLAZIONE A SOFFITTO

VMC CLIMA H

GAMMA DI PRODUZIONE CONTROLLI

5508COM

Codice Colore Prezzo € Conf.
957 0218 Wi-Fi Nero 1/1
957 0217 Wi-Fi Bianco 1/1

5508O ■
Unità di ventilazione meccanica controllata con recuperatore PRINCIPIO DI FUNZIONAMENTO
di calore ad alta efficienza, sezione di deumidificazione,
raffrescamento e riscaldamento, dotata di batteria idronica VENTILAZIONE, DEUMIDIFICA ED INTEGRAZIONE
aggiuntiva. Installazione orizzontale a soffitto.
MANDATA
ARIA ARIA CIRCOLO
Codice Modello Prezzo € Conf. AMBIENTE
558 0436 VMC CLIMA-H-50/25 1/1 RIPRESA
558 0437 VMC CLIMA-H-60/15 1/1
ARIA ESTERNA
558 0438 VMC CLIMA-H-90/25 1/1
ESPULSIONE

CARATTERISTICHE DIMENSIONALI E TECNICHE

Codici
CARATTERISTICHE DIMENSIONALI 558 0436 558 0437 558 0438
Larghezza mm 1220 1220 1220
Profondità mm 960 820 960
Altezza mm 330 255 330
Diametro ingresso aria ricircolo Ø mm 200 200 250
Diametro ripresa aria viziata Ø mm 160 125 160
Diametro ingresso aria di rinnovo Ø mm 160 125 160
Diametro espulsione aria viziata Ø mm 160 125 160
Mandata aria ambiente [bxh] mm 490 x 225 550 x 180 712 x 197
Attacchi idraulici batteria Ø 3/4" - 3/4" 3/4" - 3/4" 3/4" - 3/4"
Scarichi condensa Ø mm 20 20 20
Peso kg 83 74 89
CARATTERISTICHE TECNICHE 558 0436 558 0437 558 0438
Portata aria ventilazione m³/h 265 151 263
Portata aria integrazione m³/h 520 692 838
Pressione utile (portata massima) Pa 100 100 100
Tipo di scambiatore e numero piastre controcorrente in polipropilene - N.1
Filtri: tipo e classe filtrazione Piani - F7 ePM1 70% / Coarse
Potenza calorifica (dati invernali) W 3880 4500 6800
Efficienza di recupero (dati invernali) % 86 86,6 86,5
Potenza frigorifera W 3320 3700 5560
Efficienza di recupero (dati estivi) % 84 83 84
Portata acqua l/h 700 600 900
DATI ACUSTICI
Pressione sonora Lwa dB(A) 66,5 64,8 67,8
Pressione sonora media Lp a 1 metro dB(A) 52,7 49,8 53,6
DATI ELETTRICI
Tensione di alimentazione V 230 / 1 / 50 Hz
Corrente assorbita A 1,6 1,8 2,2
Grado di protezione IP44
¹ Temperatura aria esterna 30°C; umidità relativa 60%. temperatura ambiente 25°C; umidità relativa 50%, portata aria nominale
² Temperatura ambiente 25°C; umidità relativa 60%, portata aria nominale; Acqua 16°C
³ Temperatura ambiente 20°C; umidità relativa 60%, portata aria nominale; Acqua 35°C
