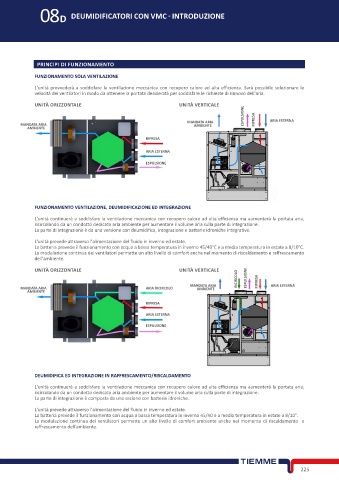

08D DEUMIDIFICATORI CON VMC - INTRODUZIONE
PRINCIPI DI FUNZIONAMENTO
FUNZIONAMENTO SOLA VENTILAZIONE
L'unità provvederà a soddisfare la ventilazione meccanica con recupero calore ad alta efficienza. Sarà possibile selezionare le
velocità dei ventilatori in modo da ottenere la portata desiderata per soddisfare le richieste di rinnovo dell'aria.
UNITÀ ORIZZONTALE UNITÀ VERTICALE
ESPULSIONE
MANDATA ARIA RIPRESA ARIA ESTERNA
MANDATA ARIA AMBIENTE
AMBIENTE
RIPRESA
ARIA ESTERNA
ESPULSIONE
FUNZIONAMENTO VENTILAZIONE, DEUMIDIFICAZIONE ED INTEGRAZIONE
L'unità continuerà a soddisfare la ventilazione meccanica con recupero calore ad alta efficienza ma aumenterà la portata aria,
ricircolando da un condotto dedicato aria ambiente per aumentare il volume aria sulla parte di integrazione.
La parte di integrazione è da una versione con deumidifica, integrazione e batterie idroniche integrative.
L'unità prevede attraverso l'alimentazione del fluido in inverno ed estate.
La batteria prevede il funzionamento con acqua a bassa temperatura in inverno 45/40°C e a media temperatura in estate a 8/10°C.
La modulazione continua dei ventilatori permette un alto livello di comfort anche nel momento di riscaldamento e raffrescamento
dell'ambiente.
UNITÀ ORIZZONTALE UNITÀ VERTICALE
RICIRCOLO ESPULSIONE RIPRESA
MANDATA ARIA ARIA ESTERNA
MANDATA ARIA ARIA RICIRCOLO AMBIENTE
AMBIENTE
RIPRESA
ARIA ESTERNA
ESPULSIONE
DEUMIDIFICA ED INTEGRAZIONE IN RAFFRESCAMENTO/RISCALDAMENTO
L'unità continuerà a soddisfare la ventilazione meccanica con recupero calore ad alta efficienza ma aumenterà la portata aria,
ricircolando da un condotto dedicato aria ambiente per aumentare il volume aria sulla parte di integrazione.
La parte di integrazione è composta da una sezione con batterie idroniche.
L'unità prevede attraverso l'alimentazione del fluido in inverno ed estate.
La batteria prevede il funzionamento con acqua a bassa temperatura in inverno 45/40 e a media temperatura in estate a 8/10°.
La modulazione continua dei ventilatori permette un alto livello di comfort ambiente anche nel momento di riscaldamento e
raffrescamento dell'ambiente.
