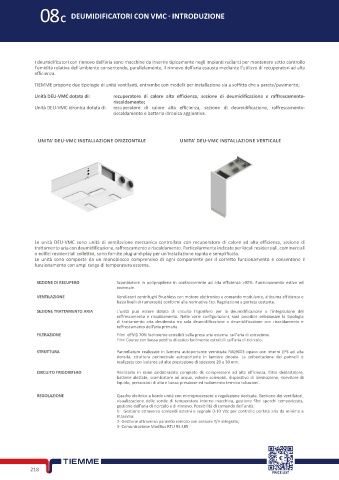

Page 234 - TIEMME - SISTEMI RADIANTI

08C DEUMIDIFICATORI CON VMC - INTRODUZIONE

I deumidificatori con rinnovo dell’aria sono macchine da inserire tipicamente negli impianti radianti per mantenere sotto controllo
l’umidità relativa dell’ambiente consentendo, parallelamente, il rinnovo dell’aria esausta mediante l’utilizzo di recuperatori ad alta
efficienza.

TIEMME propone due tipologie di unità ventilanti, entrambe con modelli per installazione sia a soffitto che a parete/pavimento;
Unità DEU-VMC dotata di: recuperatore di calore alta efficienza, sezione di deumidificazione e raffrescamento-
riscaldamento;
Unità DEU-VMC idronica dotata di: recuperatore di calore alta efficienza, sezione di deumidificazione, raffrescamento-
riscaldamento e batteria idronica aggiuntiva.

UNITA’ DEU-VMC INSTALLAZIONE ORIZZONTALE UNITA’ DEU-VMC INSTALLAZIONE VERTICALE

Le unità DEU-VMC sono unità di ventilazione meccanica controllata con recuperatore di calore ad alta efficienza, sezione di
trattamento aria con deumidificazione, raffrescamento e riscaldamento. Particolarmente indicate per locali residenziali, commerciali
o edifici residenziali collettivi, sono fornite plug-and-play per un'installazione rapida e semplificata.
Le unità sono composte da un monoblocco comprensivo di ogni componente per il corretto funzionamento e consentono il
funzionamento con ampi range di temperatura esterna.

SEZIONE DI RECUPERO Scambiatore in polipropilene in controcorrente ad alta efficienza >90%. Funzionamento estivo ed
invernale.
VENTILAZIONE Ventilatori centrifughi Brushless con motore elettronico e comando modulante, altissima efficienza e
bassi livelli di rumorosità conformi alla normativa Erp. Regolazione a portata costante.
SEZIONE TRATTAMENTO ARIA L'unità può essere dotata di circuito frigorifero per la deumidificazione o l'integrazione del
raffrescamento e riscaldamento. Nelle varie configurazioni, sarà possibile selezionare la tipologia
di trattamento aria desiderata tra sola deumidificazione o deumidificazione con riscaldamento e
raffrescamento dell'aria primaria.
FILTRAZIONE Filtri ePM1 70% facilmente estraibili sulla presa aria esterna sull'aria di estrazione.
Filtri Coarse con bassa perdita di carico facilmente estraibili sull'aria di ricircolo.
STRUTTURA Pannellature realizzate in lamiera autoportante verniciata RAL9003 opaco con interni EPS ad alta
densità, struttura perimetrale autoportante in lamiera zincata. La coibentazione dei pannelli è
realizzata con isolante ad alte prestazione di spessore 20 e 30 mm.
CIRCUITO FRIGORIFERO Realizzato in rame saldobrasato completo di: compressore ad alta efficienza, filtro deidratatore,
batterie alettate, scambiatore ad acqua, valvole solenoidi, dispositivo di laminazione, ricevitore di
liquido, pressostati di alta e bassa pressione ed isolamento termico tubazioni.

REGOLAZIONE Quadro elettrico a bordo unità con microprocessore e regolazione dedicata. Gestione dei ventilatori,
visualizzazione delle sonde di temperatura interno macchina, gestione filtri sporchi temporizzata,
gestione dell'aria di ricircolo e di rinnovo. Possibilità di comando dell'unità:
1- Gestione attraverso comandi esterni e segnale 0-10 Vdc per controllo portata aria da minima a
massima;
2- Gestione attraverso pannello remoto con sensore T/H integrato;
3- Comunicazione ModBus RTU RS 485

218
PRICE LIST
