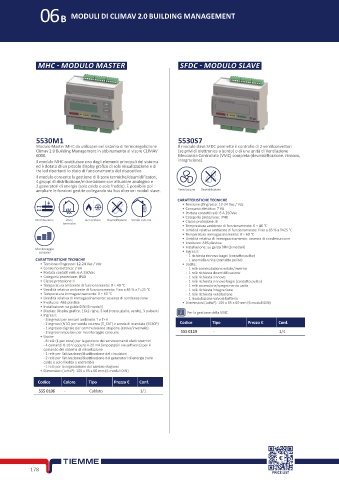

06B MODULI DI CLIMAV 2.0 BUILDING MANAGEMENT
MHC - MODULO MASTER SFDC - MODULO SLAVE
5530M1 5530S7
Modulo Master MHC da utilizzare nel sistema di termoregolazione Il modulo slave SFDC permette il controllo di 2 ventilconvettori
Climav 2.0 Building Management in abbinamento al visore CLIMAV (se privi di elettronica a bordo) o di una unità di Ventilazione
6000. Meccanica Controllata (VMC) completa (deumidificazione, rinnovo,
Il modulo MHC costituisce uno degli elementi principali del sistema integrazione).
ed è dotato di un piccolo display grafico di sola visualizzazione e di
tre led riportanti lo stato di funzionamento del dispositivo.
Il modulo consente la gestione di 8 zone termiche/deumidificatori,
4 gruppi di distribuzione/miscelazione con attuatore analogico e
2 generatori di energia (solo caldo o solo freddo). È possibile poi
ampliare le funzioni gestite collegando via bus ulteriori moduli slave. Ventilazione Deumidificazione
CARATTERISTICHE TECNICHE
• Tensione d'ingresso: 12-24 Vac / Vdc
• Consumo elettrico: 7 VA
• Portata contatti relè: 6 A 250Vac
• Categoria protezione: IP40
Distribuzione Zone Generatore Deumidificazione Sonda esterna • Classe protezione: II
termiche
• Temperatura ambiente di funzionamento: 0 ÷ 40 °C
• Umidità relativa ambiente di funzionamento: Fino a 85 % a T=25 °C
• Temperatura immagazzinamento: 0 ÷ 60 °C
• Umidità relativa di immagazzinamento: assenza di condensazione
• Involucro: ABS plastica
Monitoraggio • Installazione: su guida DIN (6 moduli)
consumi • Ingressi:
- 1 richiesta rinnovo bagni (contatto pulito)
CARATTERISTICHE TECNICHE - 1 anomalia unità (contatto pulito)
• Tensione d'ingresso: 12-24 Vac / Vdc • Uscite:
• Consumo elettrico: 7 VA - 1 relè commutazione estate/inverno
• Portata contatti relè: 6 A 250Vac - 1 relè richiesta deumidificazione
• Categoria protezione: IP40 - 1 relè richiesta rinnovo
• Classe protezione: II - 1 relè richiesta rinnovo bagni (contatto pulito)
• Temperatura ambiente di funzionamento: 0 ÷ 40 °C - 1 relè accensione/spegnimento unità
• Umidità relativa ambiente di funzionamento: Fino a 85 % a T=25 °C - 1 relè richiesta integrazione
• Temperatura immagazzinamento: 0 ÷ 60 °C - 1 relè richiesta ventilazione
• Umidità relativa di immagazzinamento: assenza di condensazione - 1 modulazione valvola batteria
• Involucro: ABS plastica • Dimensioni (LxHxP): 105 x 95 x 60 mm (6 moduli DIN)
• Installazione: su guida DIN (6 moduli)
• Display: Display grafico, 16x2 righe, 3 led (rosso, giallo, verde), 3 pulsanti Per la gestione della VMC
• Ingressi:
- 8 ingressi per sensori ambiente T e T+H
- 2 ingressi (NTC) per sonda esterna (T_EXT) e sonda di mandata (5530P) Codice Tipo Prezzo € Conf.
- 1 ingresso digitale per commutazione stagione (estiva/invernale)
- 3 ingressi impulsivi per monitoraggio consumi 555 0119 - 1/4
• Uscite:
- 8 relè (1 per zona) per la gestione dei servocomandi elettrotermici
- 4 comandi 0-10 V oppure 4-20 mA (impostabili via software) per il
comando del sistema di miscelazione
- 4 relè per l’attivazione/disattivazione dei circolatori
- 2 relè per l’attivazione/disattivazione dei generatori di energia (solo
caldo o solo freddo o entrambi)
- 1 relè per la segnalazione del cambio stagione
• Dimensioni (LxHxP): 105 x 95 x 60 mm (6 moduli DIN)
Codice Colore Tipo Prezzo € Conf.
555 0106 - Cablato 1/1
