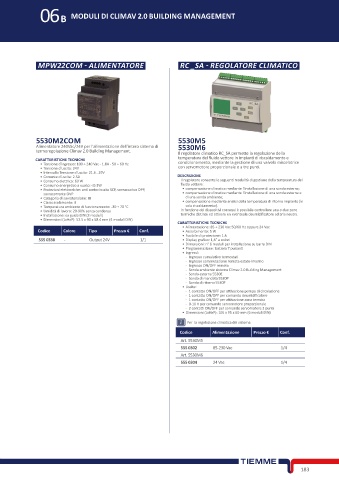

Page 199 - TIEMME - SISTEMI RADIANTI

06B MODULI DI CLIMAV 2.0 BUILDING MANAGEMENT

MPW22COM - ALIMENTATORE RC _SA - REGOLATORE CLIMATICO

5530M2COM 5530M5
Alimentatore 240Vac/24V per l'alimentazione dell’intero sistema di 5530M6
termoregolazione Climav 2.0 Building Management. Il regolatore climatico RC_SA permette la regolazione della
CARATTERISTICHE TECNICHE temperatura del fluido vettore in impianti di riscaldamento e
condizionamento, mediante la gestione di una valvola miscelatrice
• Tensione d'ingresso: 100 ÷ 240 Vac - 1.8A - 50 ÷ 60 Hz
• Tensione d'uscita: 24V con servomotore proporzionale o a tre punti.
• Intervallo Tensione d'uscita: 21.6…29V
• Corrente d’uscita: 2.5A DESCRIZIONE
• Consumo elettrico: 60 W Il regolatore consente le seguenti modalità di gestione della temperatura del
• Consumo energetico a vuoto: ˂0.3W fluido vettore:
• Protezioni elettroniche: anti cortocircuito SCP, sovraccarico OPP, • compensazione climatica mediante l’installazione di una sonda esterna;
sovracorrente OVP • compensazione climatica mediante l’installazione di una sonda esterna e
• Categoria di sovratensione: III di una sonda ambiente;
• Classe isolamento: II • compensazione mediante analisi della temperatura di ritorno impianto (in
• Temperatura ambiente di funzionamento: -30 ÷ 70 °C solo riscaldamento).
• Umidità di lavoro: 20-90% senza condensa In funzione dei dispositivi connessi è possibile controllare una o due zone
• Installazione: su guida DIN (3 moduli) termiche distinte ed attivare un eventuale deumidificatore ad aria neutra.
• Dimensioni (LxHxP): 52.5 x 90 x 58.4 mm (4 moduli DIN)
CARATTERISTICHE TECNICHE
• Alimentazione: 85 ÷ 230 Vac 50/60 Hz oppure 24 Vac
Codice Colore Tipo Prezzo € Conf. • Assorbimento: 5 W
• Fusibile di protezione: 1 A
555 0338 - Output 24V 1/1 • Display grafico: 1,8” a colori
• Dimensioni: n° 6 moduli per installazione su barra DIN
• Programmazione: tastiera 7 pulsanti
• Ingressi:
- Ingresso cumulativo termostati
- Ingresso commutazione remota estate-inverno
- Ingresso ON/OFF remoto
- Sonda ambiente sistema Climav 2.0 Building Management
- Sonda esterna 5530E
- Sonda di mandata 5530P
- Sonda di ritorno 5530P
• Uscite:
- 1 contatto ON/OFF per attivazione pompa di circolazione
- 1 contatto ON/OFF per comando deumidificatore
- 1 contatto ON/OFF per attivazione zona termica
- 0-10 V per comando servomotore proporzionale
- 2 contatti ON/OFF per comando servomotore 3 punti
• Dimensioni (LxHxP): 105 x 95 x 60 mm (6 moduli DIN)
Per la regolazione climatica del sistema
Codice Alimentazione Prezzo € Conf.
Art. 5530M5
555 0302 85-230 Vac 1/4
Art. 5530M6
555 0304 24 Vac 1/4

183
