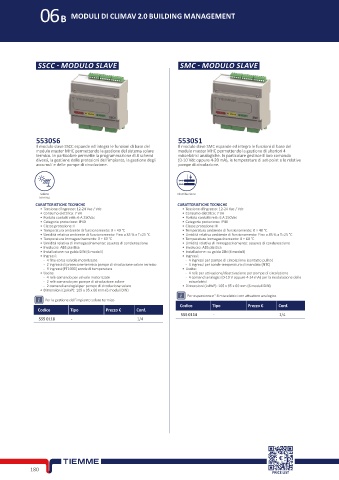

Page 196 - TIEMME - SISTEMI RADIANTI

06B MODULI DI CLIMAV 2.0 BUILDING MANAGEMENT

SSCC - MODULO SLAVE SMC - MODULO SLAVE

5530S6 5530S1
Il modulo slave SSCC espande ed integra le funzioni di base del Il modulo slave SMC espande ed integra le funzioni di base del
modulo master MHC permettendo la gestione del sistema solare modulo master MHC permettendo la gestione di ulteriori 4
termico. In particolare permette la programmazione di 8 schemi miscelatrici analogiche. In particolare gestisce il loro comando
diversi, la gestione delle protezioni dell’impianto, la gestione degli (0-10 Vdc oppure 4-20 mA), le temperature di set-point e le relative
accumuli e delle pompe di circolazione. pompe di circolazione.

Solare Distribuzione
termico
CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Tensione d'ingresso: 12-24 Vac / Vdc • Tensione d'ingresso: 12-24 Vac / Vdc
• Consumo elettrico: 7 VA • Consumo elettrico: 7 VA
• Portata contatti relè: 6 A 250Vac • Portata contatti relè: 6 A 250Vac
• Categoria protezione: IP40 • Categoria protezione: IP40
• Classe protezione: II • Classe protezione: II
• Temperatura ambiente di funzionamento: 0 ÷ 40 °C • Temperatura ambiente di funzionamento: 0 ÷ 40 °C
• Umidità relativa ambiente di funzionamento: Fino a 85 % a T=25 °C • Umidità relativa ambiente di funzionamento: Fino a 85 % a T=25 °C
• Temperatura immagazzinamento: 0 ÷ 60 °C • Temperatura immagazzinamento: 0 ÷ 60 °C
• Umidità relativa di immagazzinamento: assenza di condensazione • Umidità relativa di immagazzinamento: assenza di condensazione
• Involucro: ABS plastica • Involucro: ABS plastica
• Installazione: su guida DIN (6 moduli) • Installazione: su guida DIN (6 moduli)
• Ingressi: • Ingressi:
- 4 fine-corsa valvole motorizzate - 4 ingressi per pompe di circolazione (contatto pulito)
- 2 ingressi di protezione termica pompe di circolazione solare termico - 4 ingressi per sonde temperatura di mandata (NTC)
- 9 ingressi (PT1000) sonde di temperatura • Uscite:
• Uscite: - 4 relè per attivazione/disattivazione per pompe di circolazione
- 4 relè comando per valvole motorizzate - 4 comandi analogici (0-10 V oppure 4-24 mA) per la modulazione delle
- 2 relè comando per pompe di circolazione solare miscelatrici
- 2 comandi analogici per pompe di circolazione solare • Dimensioni (LxHxP): 105 x 95 x 60 mm (6 moduli DIN)
• Dimensioni (LxHxP): 105 x 95 x 60 mm (6 moduli DIN)
Per espansione n° 4 miscelatrici con attuatore analogico
Per la gestione dell’impianto solare termico
Codice Tipo Prezzo € Conf.
Codice Tipo Prezzo € Conf.
555 0114 - 1/4
555 0118 - 1/4
