06A TERMOREGOLAZIONE EVOLUTA CON CLIMAV 2.0 BUILDING MANAGEMENT

ESEMPI DI CONFIGURAZIONE

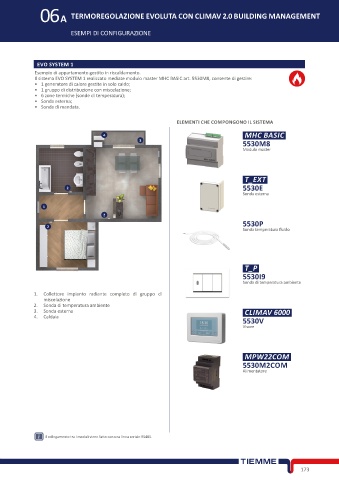

EVO SYSTEM 1
Esempio di appartamento gestito in riscaldamento.
Il sistema EVO SYSTEM 1 realizzato mediate modulo master MHC BASIC art. 5530M8, consente di gestire:
• 1 generatore di calore gestite in solo caldo;
• 1 gruppo di distribuzione con miscelazione;
• 6 zone termiche (sonde di temperatura);
• Sonda esterna;
• Sonda di mandata.

ELEMENTI CHE COMPONGONO IL SISTEMA

4 MHC BASIC
3
5530M8
Modulo master

T_EXT

2 5530E
Sonda esterna

1
2
5530P
2
Sonda temperatura fluido

T_P
5530I9
Sonda di temperatura ambiente

1. Collettore impianto radiante completo di gruppo di
miscelazione
2. Sonda di temperatura ambiente
3. Sonda esterna CLIMAV 6000
4. Caldaia
5530V
Visore

MPW22COM
5530M2COM
Alimentatore

Il collegamento tra i moduli viene fatto con una linea seriale RS485.
