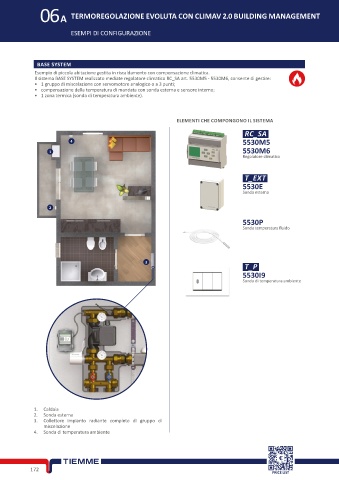

Page 188 - TIEMME - SISTEMI RADIANTI

06A TERMOREGOLAZIONE EVOLUTA CON CLIMAV 2.0 BUILDING MANAGEMENT

ESEMPI DI CONFIGURAZIONE

BASE SYSTEM
Esempio di piccola abitazione gestita in riscaldamento con compensazione climatica.
Il sistema BASE SYSTEM realizzato mediate regolatore climatico RC_SA art. 5530M5 - 5530M6, consente di gestire:
• 1 gruppo di miscelazione con servomotore analogico o a 3 punti;
• compensazione della temperatura di mandata con sonda esterna e sensore interno;
• 1 zona termica (sonda di temperatura ambiente).

ELEMENTI CHE COMPONGONO IL SISTEMA
RC_SA
4 5530M5

1 5530M6
Regolatore climatico

T_EXT
5530E
Sonda esterna

2

5530P
Sonda temperatura fluido

3
T_P
5530I9
Sonda di temperatura ambiente

1. Caldaia
2. Sonda esterna
3. Collettore impianto radiante completo di gruppo di
miscelazione
4. Sonda di temperatura ambiente

172
PRICE LIST
