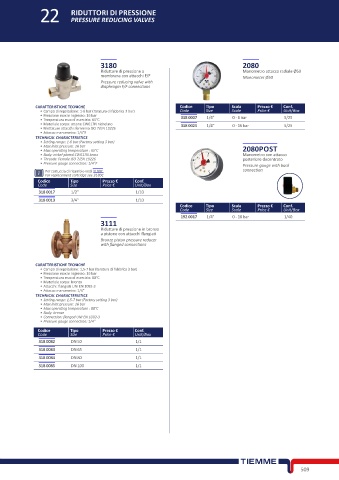

Page 529 - TIEMME - COMPONENTI IDRAULICI

22 RIDUTTORI DI PRESSIONE
PRESSURE REDUCING VALVES

3180 2080
Riduttore di pressione a Manometro attacco radiale Ø50
membrana con attacchi F/F Manometer Ø50
Pressure reducing valve with
diaphragm F/F connections

CARATTERISTICHE TECNICHE Codice Tipo Scala Prezzo € Conf.
• Campo di regolazione: 1-6 bar (Taratura di fabbrica 3 bar) Code Size Scale Price € Unit/Box
• Pressione max in ingresso: 16 bar 318 0007 1/4” 0 - 6 bar 5/25
• Temperatura max di esercizio: 65°C
• Materiale corpo: ottone CW617N nichelato 318 0025 1/4” 0 - 16 bar 5/25
• Filettature attacchi: femmina ISO 7/EN 10226
• Attacco manometro: 1/4”F
TECHNICAL CHARACTERISTICS
• Setting range: 1-6 bar (Factory setting 3 bar)
• Max inlet pressure: 16 bar 2080POST
• Max operating temperature : 65°C
• Body: nickel-plated CW617N brass Manometro con attacco
• Threads: Female ISO 7/EN 10226 posteriore decentrato
• Pressure gauge connection: 1/4”F Pressure gauge with back
Per cartuccia di ricambio vedi 3180C connection
For replacement cartridge see 3180C
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
318 0017 1/2” 1/10
318 0013 3/4” 1/10
Codice Tipo Scala Prezzo € Conf.
Code Size Scale Price € Unit/Box
192 0017 1/4" 0 - 10 bar 1/40
3111
Riduttore di pressione in bronzo
a pistone con attacchi flangiati
Bronze piston pressure reducer
with flanged connections

CARATTERISTICHE TECNICHE
• Campo di regolazione: 1,5-7 bar (taratura di fabbrica 3 bar)
• Pressione max in ingresso: 16 bar
• Temperatura max di esercizio: 80°C
• Materiale corpo: bronzo
• Attacchi: flangiati UNI EN 1092-3
• Attacco manometro: 1/4”
TECHNICAL CHARACTERISTICS
• Setting range: 1,5-7 bar (Factory setting 3 bar)
• Max inlet pressure: 16 bar
• Max operating temperature : 80°C
• Body: bronze
• Connection: flanged UNI EN 1092-3
• Pressure gauge connection: 1/4”
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
318 0082 DN 50 1/1
318 0083 DN 65 1/1
318 0084 DN 80 1/1
318 0085 DN 100 1/1

509
