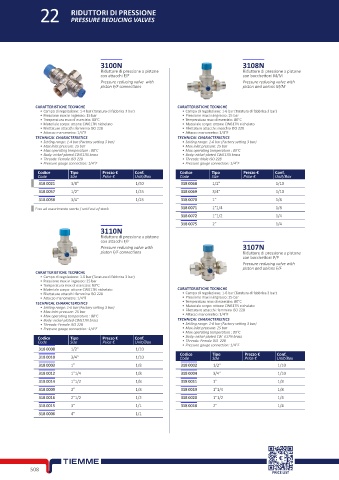

Page 528 - TIEMME - COMPONENTI IDRAULICI

22 RIDUTTORI DI PRESSIONE
PRESSURE REDUCING VALVES

3100N 3108N
Riduttore di pressione a pistone Riduttore di pressione a pistone
con attacchi F/F con bocchettoni M/M
Pressure reducing valve with Pressure reducing valve with
piston F/F connections piston and unions M/M

CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Campo di regolazione: 1-4 bar (Taratura di fabbrica 3 bar) • Campo di regolazione: 1-6 bar (Taratura di fabbrica 3 bar)
• Pressione max in ingresso: 15 bar • Pressione max in ingresso: 25 bar
• Temperatura max di esercizio: 80°C • Temperatura max di esercizio: 80°C
• Materiale corpo: ottone CW617N nichelato • Materiale corpo: ottone CW617N nichelato
• Filettature attacchi: femmina ISO 228 • Filettature attacchi: maschio ISO 228
• Attacco manometro: 1/4”F • Attacco manometro: 1/4”F
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Setting range: 1-4 bar (Factory setting 3 bar) • Setting range: 1-6 bar (Factory setting 3 bar)
• Max inlet pressure: 15 bar • Max inlet pressure: 25 bar
• Max operating temperature : 80°C • Max operating temperature : 80°C
• Body: nickel-plated CW617N brass • Body: nickel-plated CW617N brass
• Threads: Female ISO 228 • Threads: Male ISO 228
• Pressure gauge connection: 1/4”F • Pressure gauge connection: 1/4”F
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box Code Size Price € Unit/Box
318 0021 3/8” 1/50 318 0068 1/2” 1/10
318 0057 1/2” 1/25 318 0069 3/4” 1/10
318 0058 3/4” 1/25 318 0070 1” 1/8
Fino ad esaurimento scorta / until out of stock 318 0071 1”1/4 1/8
318 0072 1”1/2 1/4
318 0075 2” 1/4
3110N
Riduttore di pressione a pistone
con attacchi F/F
Pressure reducing valve with 3107N
piston F/F connections Riduttore di pressione a pistone
con bocchettoni F/F
Pressure reducing valve with
piston and unions F/F
CARATTERISTICHE TECNICHE
• Campo di regolazione: 1-6 bar (Taratura di fabbrica 3 bar)
• Pressione max in ingresso: 25 bar
• Temperatura max di esercizio: 80°C
• Materiale corpo: ottone CW617N nichelato CARATTERISTICHE TECNICHE
• Filettature attacchi: femmina ISO 228 • Campo di regolazione: 1-6 bar (Taratura di fabbrica 3 bar)
• Attacco manometro: 1/4”F • Pressione max in ingresso: 25 bar
TECHNICAL CHARACTERISTICS • Temperatura max di esercizio: 80°C
• Setting range: 1-6 bar (Factory setting 3 bar) • Materiale corpo: ottone CW617N nichelato
• Max inlet pressure: 25 bar • Filettature attacchi: femmina ISO 228
• Max operating temperature : 80°C • Attacco manometro: 1/4”F
• Body: nickel-plated CW617N brass TECHNICAL CHARACTERISTICS
• Threads: Female ISO 228 • Setting range: 1-6 bar (Factory setting 3 bar)
• Pressure gauge connection: 1/4”F • Max inlet pressure: 25 bar
• Max operating temperature : 80°C
Codice Tipo Prezzo € Conf. • Body: nickel-plated CW 617N brass
Code Size Price € Unit/Box • Threads: Female ISO 228
• Pressure gauge connection: 1/4”F
318 0008 1/2” 1/10
Codice Tipo Prezzo € Conf.
318 0010 3/4” 1/10 Code Size Price € Unit/Box
318 0003 1” 1/8 318 0002 1/2” 1/10
318 0012 1”1/4 1/8 318 0004 3/4” 1/10
318 0014 1”1/2 1/8 318 0011 1” 1/8
318 0009 2” 1/8 318 0019 1”1/4 1/8
318 0016 2”1/2 1/2 318 0020 1”1/2 1/4
318 0015 3” 1/1 318 0018 2” 1/4
318 0006 4” 1/1

508
PRICE LIST
