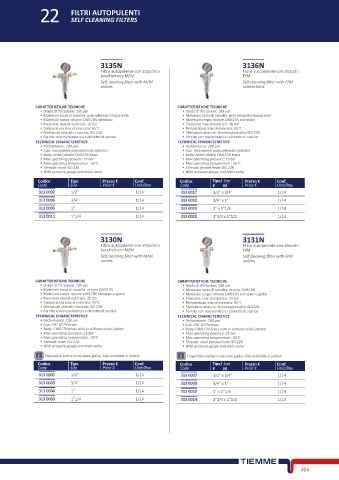

Page 525 - TIEMME - COMPONENTI IDRAULICI

22 FILTRI AUTOPULENTI
SELF CLEANING FILTERS

3135N 3136N
Filtro autopulente con attacchi a Filtro autopulente con attacchi
bocchettone M/M F/M
Self cleaning filter with M/M Self cleaning filter with F/M
unions connections

CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Grado di filtrazione: 100 μm • Grado di filtrazione: 100 μm
• Materiale tazza di raccolta: policarbonato trasparente • Materiale tazza di raccolta: policarbonato trasparente
• Materiale corpo: ottone CW617N nichelato • Materiale corpo: ottone CW617N nichelato
• Pressione max di esercizio: 16 bar • Pressione max di esercizio: 16 bar
• Temperatura max di esercizio: 65°C • Temperatura max di esercizio: 65°C
• Filettature attacchi: maschio ISO 228 • Filettature attacchi: femmina/maschio ISO 228
• Fornito con manometro e rubinetto di scarico • Fornito con manometro e rubinetto di scarico
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Performance: 100 μm • Performance: 100 μm
• Cup: transparent polycarbonate (plastic) • Cup: transparent polycarbonate (plastic)
• Body: nickel-plated CW617N brass • Body: nickel-plated CW617N brass
• Max operating pressure: 16 bar • Max operating pressure: 16 bar
• Max operating temperature : 65°C • Max operating temperature : 65°C
• Threads: male ISO 228 • Threads: female/male ISO 228
• With pressure gauge and drain valve • With pressure gauge and drain valve
Codice Tipo Prezzo € Conf. Codice Tipo/ Size Prezzo € Conf.
Code Size Price € Unit/Box Code F M Price € Unit/Box
313 0002 1/2” 1/14 313 0017 1/2” x 3/4” 1/14
313 0006 3/4” 1/14 313 0012 3/4” x 1” 1/14
313 0005 1” 1/14 313 0015 1” x 1”1/4 1/14
313 0011 1”1/4 1/14 313 0020 1”1/4 x 1”1/2 1/14

3130N 3131N
Filtro autopulente con attacchi a Filtro autopulente con attacchi
bocchettone M/M F/M
Self cleaning filter with M/M Self cleaning filter with F/M
unions unions

CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Grado di filtrazione: 100 μm • Grado di filtrazione: 100 μm
• Materiale tazza di raccolta: ottone CW617N • Materiale tazza di raccolta: ottone CW617N
• Materiale corpo: ottone CW617N nichelato o giallo • Materiale corpo: ottone CW617N nichelato o giallo
• Pressione max di esercizio: 25 bar • Pressione max di esercizio: 25 bar
• Temperatura max di esercizio: 95°C • Temperatura max di esercizio: 95°C
• Filettature attacchi: maschio ISO 228 • Filettature attacchi: femmina/maschio ISO228
• Fornito con manometro e rubinetto di scarico • Fornito con manometro e rubinetto di scarico
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Performance: 100 μm • Performance: 100 μm
• Cup: CW 617N brass • Cup: CW 617N brass
• Body: CW617N brass with or without nickel-plated • Body: CW617N brass with or without nickel-plated
• Max operating pressure: 25 bar • Max operating pressure: 25 bar
• Max operating temperature : 95°C • Max operating temperature : 95°C
• Threads: male ISO 228 • Threads: male female/male ISO 228
• With pressure gauge and drain valve • With pressure gauge and drain valve
Disponbile anche in versione gialla/ Also available in yellow Disponbile anche in versione gialla/ Also available in yellow
Codice Tipo Prezzo € Conf. Codice Tipo/ Size Prezzo € Conf.
Code Size Price € Unit/Box Code F M Price € Unit/Box
313 0001 1/2” 1/14 313 0007 1/2” x 3/4” 1/14
313 0003 3/4” 1/14 313 0008 3/4” x 1” 1/14
313 0004 1” 1/14 313 0010 1” x 1”1/4 1/14
313 0009 1”1/4 1/14 313 0014 1”1/4 x 1”1/2 1/14

505
