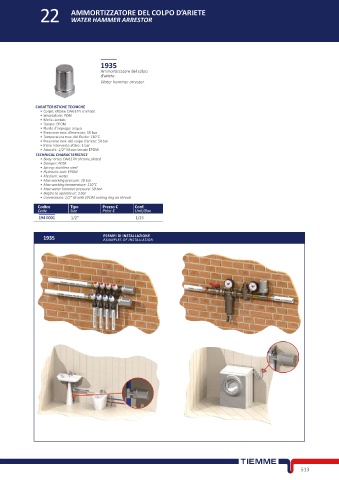

Page 533 - TIEMME - COMPONENTI IDRAULICI

22 AMMORTIZZATORE DEL COLPO D’ARIETE
WATER HAMMER ARRESTOR

1935
Ammortizzatore del colpo
d’ariete
Water hammer arrestor

CARATTERISTICHE TECNICHE
• Corpo: ottone CW617N cromato
• Smorzatore: POM
• Molla: acciaio
• Tenute: EPDM
• Fluido d’impiego: acqua
• Pressione max. d’esercizio: 10 bar
• Temperatura max. del fluido: 110°C
• Pressione max. del colpo d’ariete: 50 bar
• Inizio intervento attivo: 3 bar
• Attacchi: 1/2” M con tenuta EPDM
TECHNICAL CHARACTERISTICS
• Body: brass CW617N chrome plated
• Damper: POM
• Spring: stainless steel
• Hydraulic seal: EPDM
• Medium: water
• Max working pressure: 10 bar
• Max working temperature: 110°C
• Max water hammer pressure: 50 bar
• Begins to operate at: 3 bar
• Connections: 1/2” M with EPDM sealing ring on thread
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
194 0001 1/2” 1/25

1935 ESEMPI DI INSTALLAZIONE
EXAMPLES OF INSTALLATION

513
