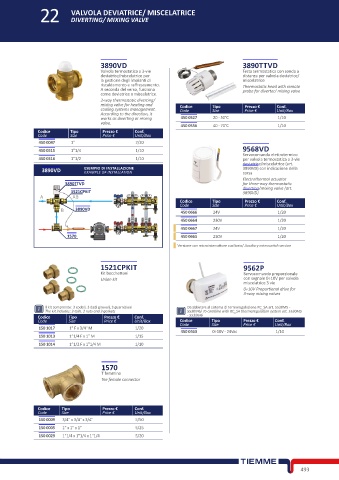

Page 513 - TIEMME - COMPONENTI IDRAULICI

22 VALVOLA DEVIATRICE/ MISCELATRICE
DIVERTING/ MIXING VALVE

3890VD 3890TTVD
Valvola termostatica a 3-vie Testa termostatica con sonda a
deviatrice/miscelatrice per distanza per valvola deviatrice/
la gestione degli impianti di miscelatrice
riscaldamento e raffrescamento. Thermostatic head with remote
A seconda del verso, funziona probe for diverter/ mixing valve
come deviatrice o miscelatrice.
3-way thermostatic diverting/
mixing valve for heating and Codice Tipo Prezzo € Conf.
cooling systems management. Code Size Price € Unit/Box
According to the direction, it
works as diverting or mixing 450 0527 20 - 50°C 1/10
valve.
450 0556 40 - 70°C 1/10
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
450 0047 1" 2/20
450 0515 1”1/4 1/10 9568VD
Servocomando elettrotermico
450 0516 1”1/2 1/10 per valvola termostatica a 3-vie
deviatrice/miscelatrice (art.
3890VD ESEMPIO DI INSTALLAZIONE 3890VD) con indicazione della
EXAMPLE OF INSTALLATION
corsa
Electrothermal actuator
3890TTVD for three-way thermostatic

1521CPKIT diverting/mixing valve (art.
3890VD)
A AB
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
B 3890VD 450 0666 24V 1/20
450 0664 230V 1/20
450 0667 24V 1/20
1570 450 0665 230V 1/20
Versione con microinterruttore ausiliario/ Auxiliary microswitch version

1521CPKIT 9562P
Kit bocchettoni Servocomando proporzionale
Union kit con segnale 0÷10V per valvola
miscelatrice 3 vie
0÷10V Proportional drive for
3-way mixing valves

Il kit comprende: 3 codoli, 3 dadi girevoli, 3 guarnizioni Da abbinare al sistema di termoregolazione RC_SA art. 5530M5 -
The kit includes: 3 tails, 3 nuts and 3 gaskets 5530M6/ To combine with RC_SA thermoregulation system art. 5530M5
Codice Tipo Prezzo € Conf. - 5530M6
Code Size Price € Unit/Box Codice Tipo Prezzo € Conf.
150 1017 1" F x 3/4" M 1/20 Code Size Price € Unit/Box
450 0463 0÷10V - 24Vac 1/10
150 1013 1”1/4 F x 1” M 1/15
150 1014 1”1/2 F x 1”1/4 M 1/10

1570
T femmina
Tee female connector

Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
150 0009 3/4" x 3/4" x 3/4" 5/50
150 0005 1” x 1” x 1” 5/25
150 0029 1"1/4 x 1"1/4 x 1"1/4 5/20

493
