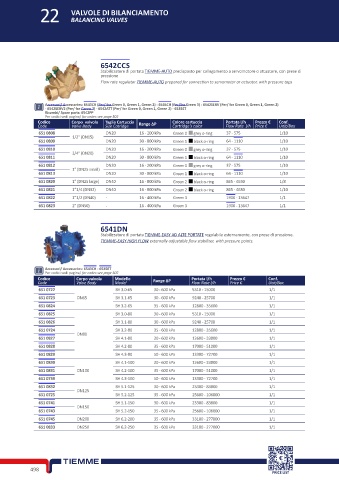

Page 518 - TIEMME - COMPONENTI IDRAULICI

22 VALVOLE DI BILANCIAMENTO
BALANCING VALVES

6542CCS
Stabilizzatore di portata TIEMME-AUTO predisposto per collegamento a servomotore o attuatore, con prese di
pressione
Flow rate regulator TIEMME-AUTO prepared for connection to servomotor or actuator, with pressure taps

Accessori/ Accessories: 6543CH (Per/ for Green 0, Green 1, Green 2) - 6545CH (Per/for Green 3) - 6542SERV (Per/ for Green 0, Green 1, Green 2)
- 6542SERV2 (Per/ for Green 3) - 6542ATT (Per/ for Green 0, Green 1, Green 2) - 6535ET
Ricambi/ Spare parts: 6542PP
Per codici vedi pagina/ for codes see page 502
Codice Corpo valvola Taglia Cartuccia Colore cartuccia Portata l/h Prezzo € Conf.
Code Valve Body Size Catridge Range ΔP Cartridge's color Flow Rate l/h Price € Unit/Box
651 0808 DN20 16 - 200 kPa Green 0 grey o-ring 37 - 575 1/10
1/2” (DN15)
651 0809 DN20 30 - 800 kPa Green 1 black o-ring 64 - 1110 1/10
651 0810 DN20 16 - 200 kPa Green 0 grey o-ring 37 - 575 1/10
3/4” (DN20)
651 0811 DN20 30 - 800 kPa Green 1 black o-ring 64 - 1110 1/10
651 0812 DN20 16 - 200 kPa Green 0 grey o-ring 37 - 575 1/10
1” (DN25 small)
651 0813 DN20 30 - 800 kPa Green 1 black o-ring 64 - 1110 1/10
651 0820 1” (DN25 large) DN40 16 - 800 kPa Green 2 black o-ring 865 - 4630 1/8
651 0821 1”1/4 (DN32) DN40 16 - 800 kPa Green 2 black o-ring 865 - 4630 1/10
651 0822 1”1/2 (DN40) - 16 - 400 kPa Green 3 1900 - 13647 1/1
651 0823 2” (DN50) - 16 - 400 kPa Green 3 1900 - 13647 1/1

6541DN
Stabilizzatore di portata TIEMME-EASY AD ALTE PORTATE regolabile esternamente, con prese di pressione.
TIEMME-EASY HIGH FLOW externally adjustable flow stabilizer, with pressure points.

Accessori/ Accessories: 6543CH - 6535ET
Per codici vedi pagina/ for codes see page 502
Codice Corpo valvola Modello Portata l/h Prezzo € Conf.
Code Valve Body Model Range ΔP Flow Rate l/h Price € Unit/Box
651 0722 SH 3.0-65 30 - 600 kPa 5310 - 15000 1/1
651 0723 DN65 SH 3.1-65 30 - 600 kPa 9240 - 25700 1/1
651 0824 SH 3.2-65 35 - 600 kPa 12800 - 35600 1/1
651 0825 SH 3.0-80 30 - 600 kPa 5310 - 15000 1/1
651 0826 SH 3.1-80 30 - 600 kPa 9240 - 25700 1/1
651 0724 SH 3.2-80 35 - 600 kPa 12800 - 35600 1/1
DN80
651 0827 SH 4.1-80 30 - 600 kPa 12600 - 33800 1/1
651 0828 SH 4.2-80 35 - 600 kPa 17000 - 51000 1/1
651 0829 SH 4.3-80 50 - 600 kPa 13300 - 72700 1/1
651 0830 SH 4.1-100 30 - 600 kPa 12600 - 33800 1/1
651 0831 DN100 SH 4.2-100 35 - 600 kPa 17000 - 51000 1/1
651 0739 SH 4.3-100 50 - 600 kPa 13300 - 72700 1/1
651 0832 SH 5.1-125 30 - 600 kPa 23300 - 83800 1/1
DN125
651 0725 SH 5.2-125 35 - 600 kPa 25600 - 106000 1/1
651 0741 SH 5.1-150 30 - 600 kPa 23300 - 83800 1/1
DN150
651 0743 SH 5.2-150 35 - 600 kPa 25600 - 106000 1/1
651 0745 DN200 SH 6.2-200 35 - 600 kPa 33100 - 277000 1/1
651 0833 DN250 SH 6.2-250 35 - 600 kPa 33100 - 277000 1/1

498
PRICE LIST
