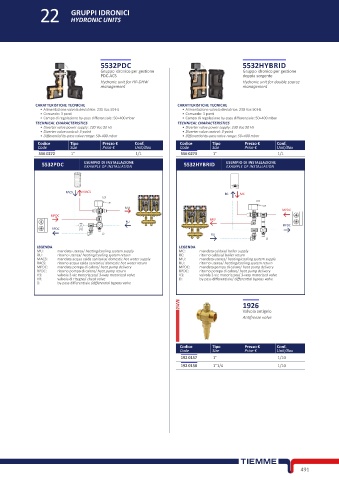

Page 511 - TIEMME - COMPONENTI IDRAULICI

22 GRUPPI IDRONICI
HYDRONIC UNITS

5532PDC 5532HYBRID
Gruppo idronico per gestione Gruppo idronico per gestione
PDC-ACS doppia sorgente
Hydronic unit for HP-DHW Hydronic unit for double source
management management

CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Alimentazione valvola deviatrice: 230 Vac 50 Hz • Alimentazione valvola deviatrice: 230 Vac 50 Hz
• Comando: 3 punti • Comando: 3 punti
• Campo di regolazione by-pass differenziale: 50÷400 mbar • Campo di regolazione by-pass differenziale: 50÷400 mbar
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Diverter valve power supply: 230 Vac 50 Hz • Diverter valve power supply: 230 Vac 50 Hz
• Diverter valve control: 3-point • Diverter valve control: 3-point
• Differential by-pass valve range: 50÷400 mbar • Differential by-pass valve range: 50÷400 mbar
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box Code Size Price € Unit/Box
556 0272 1” 1/1 556 0273 1” 1/1
5532PDC ESEMPIO DI INSTALLAZIONE 5532HYBRID ESEMPIO DI INSTALLAZIONE
EXAMPLE OF INSTALLATION
EXAMPLE OF INSTALLATION

RACS MACS RC MC
V3
V3
MU
MPDC
MPDC
MU
RU
RPDC
RPDC VR
D RU
D
LEGENDA LEGENDA
MU: mandata utenza/ heating/cooling system supply MC: mandata caldaia/ boiler supply
RU: ritorno utenza/ heating/cooling system return RC: ritorno caldaia/ boiler return
MACS: mandata acqua calda sanitaria/ domestic hot water supply MU: mandata utenza/ heating/cooling system supply
RACS: ritorno acqua calda sanitaria/ domestic hot water return RU: ritorno utenza/ heating/cooling system return
MPDC: mandata pompa di calore/ heat pump delivery MPDC: mandata pompa di calore/ heat pump delivery
RPDC: ritorno pompa di calore/ heat pump return RPDC: ritorno pompa di calore/ heat pump delivery
V3: valvola 3 vie motorizzata/ 3-way motorized valve V3: valvola 3 vie motorizzata/ 3-way motorized valve
VR: valvola di ritegno/ check valve D: by-pass differenziale/ differential bypass valve
D: by-pass differenziale /differential bypass valve

Valvola antigelo
1926 ■
Antifreeze valve

Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
192 0157 1” 1/10
192 0158 1”1/4 1/10
