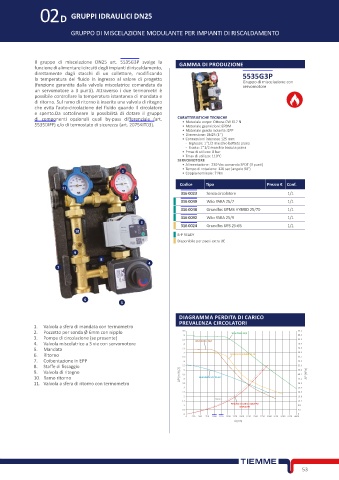

Page 67 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

02D GRUPPI IDRAULICI DN25

GRUPPO DI MISCELAZIONE MODULANTE PER IMPIANTI DI RISCALDAMENTO

Il gruppo di miscelazione DN25 art. 5535G3P svolge la GAMMA DI PRODUZIONE
funzione di alimentare i circuiti degli impianti di riscaldamento,
direttamente dagli stacchi di un collettore, modificando 5535G3P
la temperatura del fluido in ingresso al valore di progetto Gruppo di miscelazione con
(funzione garantita dalla valvola miscelatrice comandata da servomotore
un servomotore a 3 punti). Attraverso i due termometri è
possibile controllare la temperatura istantanea di mandata e
di ritorno. Sul ramo di ritorno è inserita una valvola di ritegno
che evita l’auto-circolazione del fluido quando il circolatore
e spento.Da sottolineare la possibilità di dotare il gruppo
di componenti opzionali quali by-pass differenziale (art. CARATTERISTICHE TECNICHE
5535DIFF) e/o di termostato di sicurezza (art. 2075KIT03). • Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: EPP
• Dimensione: DN25 (1’’)
• Connessioni interasse 125 mm:
- Ingresso: 1”1/2 maschio battuta piana
- Uscita: 1”1/2 maschio battuta piana
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
SERVOMOTORE
• Alimentazione: 230 Vac comando SPDT (3 punti)
1 • Tempo di rotazione: 120 sec (angolo 90°)
• Coppia nominale: 7 Nm
Codice Tipo Prezzo € Conf.
11
316 0023 Senza circolatore 1/1
2
316 0049 Wilo PARA 25/7 1/1
316 0048 Grundfos UPM3 HYBRID 25/70 1/1
316 0092 Wilo PARA 25/9 1/1
3
316 0024 Grundfos UPS 25-65 1/1
10
ErP READY
Disponibile per paesi extra UE

9
8
4
7

6
5

DIAGRAMMA PERDITA DI CARICO
1. Valvola a sfera di mandata con termometro PREVALENZA CIRCOLATORI
2. Pozzetto per sonda Ø 6mm con nipplo 9.5 Wilo PARA 25/9 93.1
3. Pompa di circolazione (se presente) 8.5 9 88.2
83.3
4. Valvola miscelatrice a 3 vie con servomotore 8 WILO PARA 25/7 78.4
5. Mandata 7.5 73.5
6. Ritorno 6.5 7 GRUNDFOS HYBRID 25-70 68.6
63.7
7. Coibentazione in EPP 6 58.8
8. Staffe di fissaggio 5.5 53.9
9. Valvola di ritegno 4.5 5 49.0
44.1
10. Ramo ritorno 4 GRUNDFOS UPS 25-65* 39.2 Δ
11. Valvola a sfera di ritorno con termometro Δ 3.5 34.3
3 29.4
2.5 24.5
2 19.6
1.5 Bypass 14.7
PERDITA DI CARICO GRUPPO
1 9.8
IDRAULICO
0.5 4.9
0 0
0 250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000
