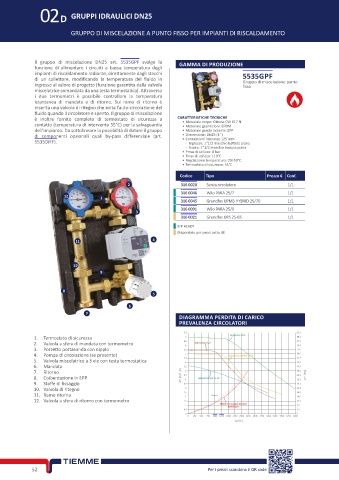

Page 66 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

02D GRUPPI IDRAULICI DN25

GRUPPO DI MISCELAZIONE A PUNTO FISSO PER IMPIANTI DI RISCALDAMENTO

Il gruppo di miscelazione DN25 art. 5535GPF svolge la GAMMA DI PRODUZIONE
funzione di alimentare i circuiti a bassa temperatura degli
impianti di riscaldamento radiante, direttamente dagli stacchi 5535GPF
di un collettore, modificando la temperatura del fluido in Gruppo di miscelazione punto
ingresso al valore di progetto (funzione garantita dalla valvola fisso
miscelatrice comandata da una testa termostatica). Attraverso
i due termometri è possibile controllare la temperatura
istantanea di mandata e di ritorno. Sul ramo di ritorno è
inserita una valvola di ritegno che evita l’auto-circolazione del
fluido quando il circolatore è spento. Il gruppo di miscelazione
è inoltre fornito completo di termostato di sicurezza a CARATTERISTICHE TECNICHE
contatto (temperatura di intervento 55°C) per la salvaguardia • Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
dell’impianto. Da sottolineare la possibilità di dotare il gruppo • Materiale guscio isolante: EPP
di componenti opzionali quali by-pass differenziale (art. • Dimensione: DN25 (1’’)
5535DIFF). • Connessioni interasse 125 mm:
- Ingresso: 1”1/2 maschio battuta piana
- Uscita: 1”1/2 maschio battuta piana
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
• Regolazione temperatura: 20÷50°C
• Termostato di sicurezza: 55°C
Codice Tipo Prezzo € Conf.
2 316 0020 Senza circolatore 1/1
316 0046 Wilo PARA 25/7 1/1
12 1
316 0045 Grundfos UPM3 HYBRID 25/70 1/1
316 0091 Wilo PARA 25/9 1/1
3
316 0021 Grundfos UPS 25-65 1/1
ErP READY
Disponibile per paesi extra UE
11 4

10
9

8
5
6
7
DIAGRAMMA PERDITA DI CARICO
PREVALENZA CIRCOLATORI
9.5 93.1
1. Termostato di sicurezza 9 Wilo PARA 25/9 88.2
2. Valvola a sfera di mandata con termometro 8.5 8 WILO PARA 25/7 83.3
78.4
3. Pozzetto portasonda con nipplo 7.5 73.5
4. Pompa di circolazione (se presente) 7 GRUNDFOS HYBRID 25-70 68.6
5. Valvola miscelatrice a 3 vie con testa termostatica 6.5 6 63.7
58.8
6. Mandata 5.5 53.9
7. Ritorno O] 5 49.0
8. Coibentazione in EPP ΔP [m H 2 4.5 4 GRUNDFOS UPS 25-65* 44.1 ΔP [kPa]
39.2
9. Staffe di fissaggio 3.5 34.3
10. Valvola di ritegno 3 29.4
11. Ramo ritorno 2.5 2 Bypass 24.5
19.6
12. Valvola a sfera di ritorno con termometro 1.5 14.7
1 PERDITA DI CARICO GRUPPO 9.8
IDRAULICO
0.5 4.9
0 0
0 250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000
Q [l/h]
