02 GRUPPI IDRAULICI DN25
02AD

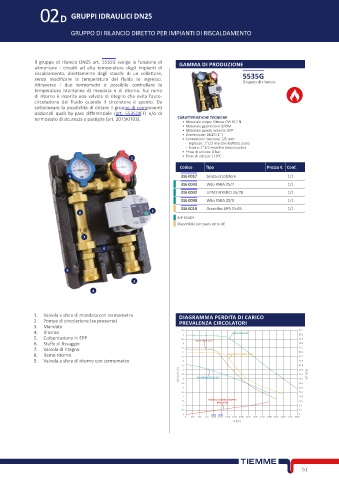

GRUPPO DI RILANCIO DIRETTO PER IMPIANTI DI RISCALDAMENTO

Il gruppo di rilancio DN25 art. 5535G svolge la funzione di GAMMA DI PRODUZIONE
alimentare i circuiti ad alta temperatura degli impianti di
riscaldamento, direttamente dagli stacchi di un collettore, 5535G
senza modificare la temperatura del fluido in ingresso. Gruppo di rilancio
Attraverso i due termometri è possibile controllare la
temperatura istantanea di mandata e di ritorno. Sul ramo
di ritorno è inserita una valvola di ritegno che evita l’auto-
circolazione del fluido quando il circolatore è spento. Da
sottolineare la possibilità di dotare il gruppo di componenti
opzionali quali by-pass differenziale (art. 5535DIFF) e/o di
termostato di sicurezza a pastiglia (art. 2075KIT03). CARATTERISTICHE TECNICHE
• Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: EPP
• Dimensione: DN25 (1’’)
• Connessioni interasse 125 mm:
- Ingresso: 1”1/2 maschio battuta piana
- Uscita: 1”1/2 maschio battuta piana
• Pmax di utilizzo: 8 bar
1 • Tmax di utilizzo: 110°C
Codice Tipo Prezzo € Conf.
9 316 0017 Senza circolatore 1/1
316 0043 Wilo PARA 25/7 1/1
316 0042 UPM3 HYBRID 25/70 1/1
316 0090 Wilo PARA 25/9 1/1
316 0018 Grundfos UPS 25-65 1/1
8 2
ErP READY
Disponibile per paesi extra UE

7

6

5
3
4

1. Valvola a sfera di mandata con termometro DIAGRAMMA PERDITA DI CARICO
2. Pompa di circolazione (se presente) PREVALENZA CIRCOLATORI
3. Mandata
4. Ritorno 9.5 9 Wilo PARA 25/9 93.1
88.2
5. Coibentazione in EPP 8.5 83.3
6. Staffe di fissaggio 8 WILO PARA 25/7 78.4
7. Valvola di ritegno 7.5 73.5
68.6
8. Ramo ritorno 6.5 7 GRUNDFOS HYBRID 25-70 63.7
9. Valvola a sfera di ritorno con termometro 6 58.8
5.5 53.9
O] 5 49.0
ΔP [m H 2 4.5 4 GRUNDFOS UPS 25-65* 44.1 ΔP [kPa]
39.2
3.5 34.3
3 29.4
2.5 24.5
2 19.6
1.5 PERDITA DI CARICO GRUPPO 14.7
IDRAULICO
1 9.8
0.5 4.9
0 0
0 250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000
Q [l/h]
