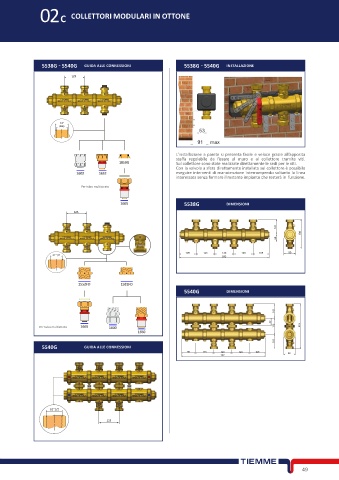

Page 63 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE
P. 63
02C COLLETTORI MODULARI IN OTTONE
5538G - 5540G GUIDA ALLE CONNESSIONI 5538G - 5540G INSTALLAZIONE
125
G 1”
Ø26,5
L’installazione a parete si presenta facile e veloce grazie all’apposita
staffa regolabile da fissare al muro e al collettore tramite viti.
1859G Sul collettore sono state realizzate direttamente le sedi per le viti.
Con la valvola a sfera direttamente installata sul collettore è possibile
1602 1652 eseguire interventi di manutenzione interrompendo soltanto la linea
interessata senza fermare il restante impianto che resterà in funzione.
Per tubo multistrato
1665 5538G DIMENSIONI
125
101 101
196 196
50 50
109 109 125 125 125 125 125 125 109 109 80 80
G1”1/2 593 593
1552FD 1581FD
5540G DIMENSIONI
101
50
Per tubo multistrato 1665 1600 113 315
1650
101
5540G GUIDA ALLE CONNESSIONI
98 125 125 125 109 80
582
G1”1/2
125
49
