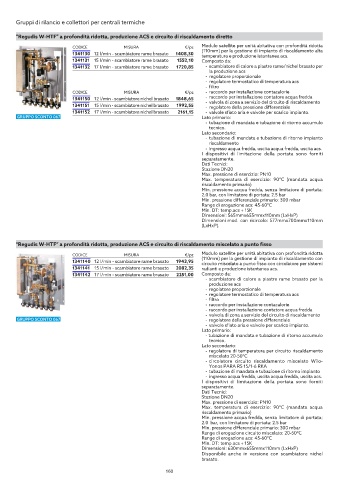

Page 162 - OVENTROP - LISTINO 05-2021

Gruppi di rilancio e collettori per centrali termiche

“Regudis W-HTF” a profondità ridotta, produzione ACS e circuito di riscaldamento diretto
CODICE MISURA €/pz Modulo satellite per unità abitativa con profondità ridotta
(110mm) per la gestione di impianto di riscaldamento alta
1341130 12 l/min - scambiatore rame brasato 1408,30
temperatura e produzione istantanea acs.
1341131 15 l/min - scambiatore rame brasato 1552,10 Composto da:
1341132 17 l/min - scambiatore rame brasato 1720,85 - scambiatore di calore a piastre rame/nichel brasato per
la produzione acs
- regolatore proporzionale
- regolatore termostatico di temperatura acs
- filtro
CODICE MISURA €/pz - raccordo per installazione contacalorie
1341150 12 l/min - scambiatore nichel brasato 1848,65 - raccordo per installazione contatore acqua fredda
- valvola di zona a servizio del circuito di riscaldamento
1341151 15 l/min - scambiatore nichel brasato 1992,55 - regolatore della pressione differenziale
1341152 17 l/min - scambiatore nichel brasato 2161,15 - valvole sfiato aria e valvole per scarico impianto.
GRUPPO SCONTO 067 Lato primario:
- tubazione di mandata e tubazione di ritorno accumulo
tecnico.
Lato secondario:
- tubazione di mandata e tubazione di ritorno impianto
riscaldamento
- ingresso acqua fredda, uscita acqua fredda, uscita acs.
I dispositivi di limitazione della portata sono forniti
separatamente.
Dati Tecnici:
Stazione DN20
Max. pressione di esercizio: PN10
Max. temperatura di esercizio: 90°C (mandata acqua
riscaldamento primario)
Min. pressione acqua fredda, senza limitatore di portata:
2.0 bar, con limitatore di portata: 2.5 bar
Min. pressione differenziale primario: 300 mbar
Range di erogazione acs: 45-60°C
Min. DT: temp.acs + 15K
Dimensioni: 565mmx655mmx110mm (LxHxP)
Dimensioni mod. con ricircolo: 577mmx700mmx110mm
(LxHxP).

“Regudis W-HTF” a profondità ridotta, produzione ACS e circuito di riscaldamento miscelato a punto fisso

CODICE MISURA €/pz Modulo satellite per unità abitativa con profondità ridotta
(110mm) per la gestione di impianto di riscaldamento con
1341140 12 l/min - scambiatore rame brasato 1943,95
circuito miscelato a punto fisso con circolatore per sistemi
1341141 15 l/min - scambiatore rame brasato 2082,35 radianti e produzione istantanea acs.
1341142 17 l/min - scambiatore rame brasato 2251,00 Composto da:
- scambiatore di calore a piastre rame brasato per la
produzione acs
- regolatore proporzionale
- regolatore termostatico di temperatura acs
- filtro
- raccordo per installazione contacalorie
- raccordo per installazione contatore acqua fredda
- valvola di zona a servizio del circuito di riscaldamento
GRUPPO SCONTO 067 - regolatore della pressione differenziale
- valvole sfiato aria e valvole per scarico impianto.
Lato primario:
- tubazione di mandata e tubazione di ritorno accumulo
tecnico.
Lato secondario:
- regolatore di temperatura per circuito riscaldamento
miscelato 20-50°C
- circolatore circuito riscaldamento miscelato Wilo-
Yonos PARA RS 15/1-6 RKA
- tubazione di mandata e tubazione di ritorno impianto
- ingresso acqua fredda, uscita acqua fredda, uscita acs.
I dispositivi di limitazione della portata sono forniti
separatamente.
Dati Tecnici:
Stazione DN20
Max. pressione di esercizio: PN10
Max. temperatura di esercizio: 90°C (mandata acqua
riscaldamento primario)
Min. pressione acqua fredda, senza limitatore di portata:
2.0 bar, con limitatore di portata: 2.5 bar
Min. pressione differenziale primario: 300 mbar
Range di erogazione circuito miscelato: 20-50°C
Range di erogazione acs: 45-60°C
Min. DT: temp.acs + 15K
Dimensioni: 630mmx655mmx110mm (LxHxP)
Disponibile anche in versione con scambiatore nichel
brasato.
