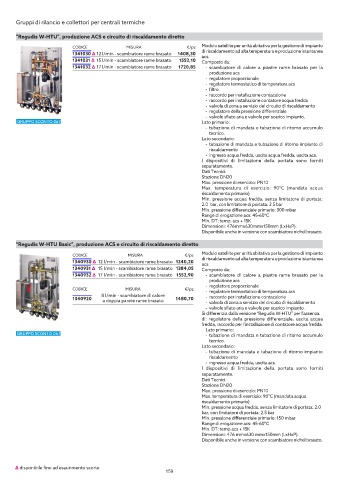

Page 161 - OVENTROP - LISTINO 05-2021

Gruppi di rilancio e collettori per centrali termiche

“Regudis W-HTU”, produzione ACS e circuito di riscaldamento diretto
CODICE MISURA €/pz Modulo satellite per unità abitativa per la gestione di impianto
di riscaldamento ad alta temperatura e produzione istantanea
1341030 Δ 12 l/min - scambiatore rame brasato 1408,30
acs.
1341031 Δ 15 l/min - scambiatore rame brasato 1552,10 Composto da:
1341032 Δ 17 l/min - scambiatore rame brasato 1720,85 - scambiatore di calore a piastre rame brasato per la
produzione acs
- regolatore proporzionale
- regolatore termostatico di temperatura acs
- filtro
- raccordo per installazione contacalorie
- raccordo per installazione contatore acqua fredda
- valvola di zona a servizio del circuito di riscaldamento
- regolatore della pressione differenziale
- valvole sfiato aria e valvole per scarico impianto.
GRUPPO SCONTO 067 Lato primario:
- tubazione di mandata e tubazione di ritorno accumulo
tecnico.
Lato secondario:
- tubazione di mandata e tubazione di ritorno impianto di
riscaldamento
- ingresso acqua fredda, uscita acqua fredda, uscita acs.
I dispositivi di limitazione della portata sono forniti
separatamente.
Dati Tecnici:
Stazione DN20
Max. pressione di esercizio: PN10
Max. temperatura di esercizio: 90°C (mandata acqua
riscaldamento primario)
Min. pressione acqua fredda, senza limitatore di portata:
2.0 bar, con limitatore di portata: 2.5 bar
Min. pressione differenziale primario: 300 mbar
Range di erogazione acs: 45-60°C
Min. DT: temp. acs + 15K
Dimensioni: 476mmx630mmx150mm (LxHxP).
Disponibile anche in versione con scambiatore nichel brasato.

“Regudis W-HTU Basic”, produzione ACS e circuito di riscaldamento diretto
Modulo satellite per unità abitativa per la gestione di impianto
CODICE MISURA €/pz
di riscaldamento ad alta temperatura e produzione istantanea
1340930 Δ 12 l/min - scambiatore rame brasato 1240,20
acs.
1340931 Δ 15 l/min - scambiatore rame brasato 1384,05 Composto da:
1340932 Δ 17 l/min - scambiatore rame brasato 1552,90 - scambiatore di calore a piastre rame brasato per la
produzione acs
- regolatore proporzionale
CODICE MISURA €/pz
- regolatore termostatico di temperatura acs
8 l/min - scambiatore di calore
1340920 1480,70 - raccordo per installazione contacalorie
a doppia parete rame brasato - valvola di zona a servizio del circuito di riscaldamento
- valvole sfiato aria e valvole per scarico impianto.
Si differenzia dalla versione “Regudis W-HTU” per l’assenza
di: regolatore della pressione differenziale, uscita acqua
fredda, raccordo per l’installazione di contatore acqua fredda.
Lato primario:
GRUPPO SCONTO 067 - tubazione di mandata e tubazione di ritorno accumulo
tecnico.
Lato secondario:
- tubazione di mandata e tubazione di ritorno impianto
riscaldamento
- ingresso acqua fredda, uscita acs.
I dispositivi di limitazione della portata sono forniti
separatamente.
Dati Tecnici:
Stazione DN20
Max. pressione di esercizio: PN10
Max. temperatura di esercizio: 90°C (mandata acqua
riscaldamento primario)
Min. pressione acqua fredda, senza limitatore di portata: 2.0
bar, con limitatore di portata: 2.5 bar
Min. pressione differenziale primario: 150 mbar
Range di erogazione acs: 45-60°C
Min. DT: temp.acs + 15K
Dimensioni: 476 mmx630 mmx150mm (LxHxP).
Disponibile anche in versione con scambiatore nichel brasato.

Δ disponibile fino ad esaurimento scorte 177
159
