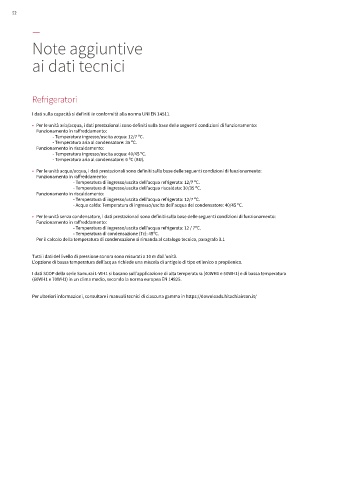

Note aggiuntive

ai dati tecnici

Refrigeratori

I dati sulla capacità si definiti in conformità alla norma UNI EN 14511.

• Per le unità aria/acqua, i dati prestazionali sono definiti sulla base delle seguenti condizioni di funzionamento:
Funzionamento in raffreddamento:
- Temperatura ingresso/uscita acqua: 12/7 ºC.
- Temperatura aria al condensatore: 35 ºC.
Funzionamento in riscaldamento:
- Temperatura ingresso/uscita acqua: 40/45 ºC.
- Temperatura aria al condensatore: 6 ºC (BU).

• Per le unità acqua/acqua, i dati prestazionali sono definiti sulla base delle seguenti condizioni di funzionamento:
Funzionamento in raffreddamento:
- Temperatura di ingresso/uscita dell'acqua refrigerata: 12/7 ºC.
- Temperatura di ingresso/uscita dell'acqua riscaldata: 30/35 ºC.
Funzionamento in riscaldamento:
- Temperatura di ingresso/uscita dell'acqua refrigerata: 12/7 ºC.
- Acqua calda: Temperatura di ingresso/uscita dell'acqua del condensatore: 40/45 ºC.

• Per le unità senza condensatore, i dati prestazionali sono definiti sulla base delle seguenti condizioni di funzionamento:
Funzionamento in raffreddamento:
- Temperatura di ingresso/uscita dell'acqua refrigerata: 12 / 7ºC.
- Temperatura di condensazione (Tc): 45ºC.
Per il calcolo della temperatura di condensazione si rimanda al catalogo tecnico, paragrafo 3.1

Tutti i dati del livello di pressione sonora sono misurati a 10 m dall’unità.
L’opzione di bassa temperatura dell’acqua richiede una miscela di antigelo di tipo etilenico o propilenico.
I dati SCOP della serie Samurai L-WH1 si basano sull'applicazione di alta temperatura (40WH1 e 50WH1) e di bassa temperatura
(60WH1 e 70WH1) in un clima medio, secondo la norma europea EN 14825.

Per ulteriori informazioni, consultare i manuali tecnici di ciascuna gamma in https://downloads.hitachiaircon.it/
