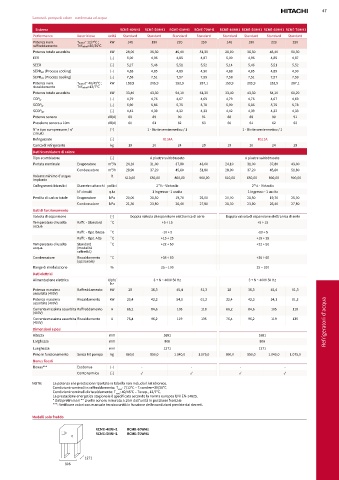

Page 47 - HITACHI - CHILLER SOLUTION

47
Samurai L pompa di calore - condensata ad acqua

Sistema RCME-40WH1 RCME-50WH1 RCME-60WH1 RCME-70WH1 RCME-40WH1 RCME-50WH1 RCME-60WH1 RCME-70WH1
Performance Descrizione Unità Standard Standard Standard Standard Standard Standard Standard Standard
Potenza nom. Tin/out= 12/7°C ; kW 140 180 220 250 140 180 220 250
raffreddamento Trifin/out=30/35°C
Potenza totale assorbita kW 28,00 36,30 45,40 51,30 28,00 36,30 45,40 51,30
EER [-] 5,00 4,96 4,85 4,87 5,00 4,96 4,85 4,87
SEER [-] 5,27 5,46 5,51 5,52 5,14 5,46 5,51 5,52
SEPR MT (Process cooling) [-] 4,88 4,85 4,89 4,90 4,88 4,85 4,89 4,90
SEPR HT (Process cooling) [-] 7,58 7,51 7,57 7,59 7,58 7,51 7,57 7,59
Potenza nom. Tin/outt= 40/45°C ; kW 159,9 205,9 252,9 287,1 159,9 205,9 252,9 287,1
riscaldamento Trifin/out=12/7°C
Potenza totale assorbita kW 33,40 43,30 54,10 61,20 33,40 43,30 54,10 61,20
[-] 4,79 4,76 4,67 4,69 4,79 4,76 4,67 4,69
COP LT
[-] 5,90 5,86 5,75 5,78 5,90 5,86 5,75 5,78
SCOP LT
[-] 4,42 4,39 4,32 4,33 4,42 4,39 4,32 4,33
SCOP MT
Potenza sonora dB(A) 88 89 90 91 88 89 90 91
Pressione sonora a 10m dB(A) 60 61 62 63 60 61 62 63
N° e tipo compressore / n° [-] 1 - Bivite semiermetico / 1 1 - Bivite semiermetico / 1
circuiti
Refrigerante [-] R134A R513A
Carica di refrigerante kg 19 20 24 29 19 20 24 29
Dati Scambiatore di calore
Tipo scambiatore [-] A piastre saldobrasato A piastre saldobrasato
Portata nominale Evaporatore m³/h 24,10 31,00 37,80 43,00 24,10 31,00 37,80 43,00
Condensatore m³/h 28,90 37,20 45,60 51,80 28,90 37,20 45,60 51,80
Volume minimo d'acqua lt 510,00 650,00 800,00 900,00 510,00 650,00 800,00 900,00
impianto
Collegamenti idraulici Diametro attacchi pollici 2"½ - Victaulic 2"½ - Victaulic
N° circuiti q.ta 1 ingresso - 1 uscita 1 ingresso - 1 uscita
Perdita di carico totale Evaporatore kPa 20,00 21,50 19,70 25,00 20,00 21,50 19,70 25,00
Condensatore kPa 21,30 23,80 26,40 27,80 21,30 23,80 26,40 27,80
Dati di funzionamento
Valvola di espansione [-] Doppia valvola di espansione elettronica di serie Doppia valvola di espansione elettronica di serie
Temperatura di uscita Raffr. - Standard ˚C +5 ÷ 15 +5 ÷ 15
acqua
Raffr. - Opz. bassa ˚C -10 ÷ 5 -10 ÷ 5
Raffr. - Opz. Alta ˚C +15 ÷ 25 +15 ÷ 25
Temperatura di uscita Standard ˚C +22 ÷ 50 +22 ÷ 50
acqua (modalità
raffredd.)
Condensatore Riscaldamento ˚C +35 ÷ 60 +35 ÷ 60
(opzionale)
Range di modulazione % 25 ~ 100 25 ~ 100
Dati elettrici
Alimentazione elettrica V/ph/ 3 + N ~ 400V 50 Hz 3 + N ~ 400V 50 Hz
hz
Potenza massima Raffreddamento kW 28 36,3 45,4 51,3 28 36,3 45,4 51,3
assorbita (400V)
Potenza massima Riscaldamento kW 33,4 43,3 54,1 61,2 33,4 43,3 54,1 61,2
assorbita (400V)
Corrente massima assorbita Raffreddamento A 66,2 84,6 105 118 66,2 84,6 105 118
(400V)
Corrente massima assorbita Riscaldamento A 76,4 96,2 119 135 76,4 96,2 119 135
(400V) Refrigeratori d'acqua
Dimensioni e pesi
Altezza mm 1681 1681
Larghezza mm 806 806
Lunghezza mm 1271 1271
Peso in funzionamento Senza kit pompa kg 860,0 950,0 1.040,0 1.075,0 860,0 950,0 1.040,0 1.075,0
Bonus fiscali
Bonus*** Ecobonus [-] - - - -
Conto termico [-] ✓ ✓ ✓ ✓

NOTA: La potenza e le prestazioni riportate in tabella non includo il kit idronico.
Condizioni nominali in raffreddamento: T H2O : 7/12°C – T.conden=30/35°C.
Condizioni nominali di riscaldamento: T H2O : 40/45°C – Tevap., 12/7°C.
La prestazione energetica stagionale è specificata secondo la norma europea UNI EN-14825.
* Dati preliminari ** Livello sonoro misurato a 10m dall'unità in posizione frontale
***: Verificare valori con manuale tecnico unità in funzione delle condizioni previste dai decreti.
Modelli solo freddo

RCME-40WH1 RCME-60WH1
RCME-50WH1 RCME-70WH1

1271
806
