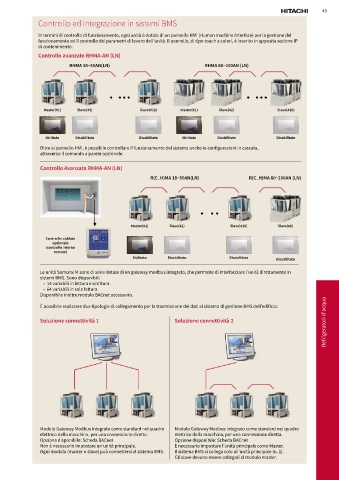

Controllo ed Integrazione in sistemi BMS

In termini di controllo di funzionamento, ogni unità è dotata di un pannello HMI (Human machine Interface) per la gestione del
funzionamento ed il controllo dei parametri di lavoro dell’unità. Il pannello, di tipo touch a colori, è inserito in apposita sezione IP
di contenimento.
Controllo avanzato RHMA-AN (LN)

RHMA 18~50AN(LN) RHMA 60~100AN (LN)

Master(#1) Slave(#2) Slave(#32) Master(#1) Slave(#2) Slave(#16)

Abilitato Disabilitato Disabilitato Abilitato Disabilitato Disabilitato
Oltre al pannello HMI, è possibile controllare il funzionamento del sistema anche in configurazioni in cascata,
attraverso il comando a parete opzionale.

Controllo Avanzato RHMA-AN (LN)
R(C_H)MA 18~50AN(LN) R(C_H)MA 60~100AN (LN)

Master(#1) Slave(#2) Slave(#16) Slave(#8)

Controller cablato
opzionale
(controllo interno
remoto)
Abilitato Disabilitato Disabilitato Disabilitato

Le unità Samurai M sono di serie dotate di un gateway modbus integrato, che permette di interfacciare l'unità direttamente in
sistemi BMS. Sono disponibili:
• 14 variabili in lettura e scrittura
• 64 variabili in sola lettura
Disponibile inoltre modulo BACnet accessorio.
Refrigeratori d'acqua
È possibile realizzare due tipologie di collegamento per la trasmissione dei dati al sistema di gestione BMS dell’edificio:

Soluzione connettività 1 Soluzione connettività 2

Modulo Gateway Modbus integrato come standard nel quadro Modulo Gateway Modbus integrato come standard nel quadro
elettrico della macchina, per una connessione diretta. elettrico della macchina, per una connessione diretta.
Opzione disponibile: Scheda BACnet Opzione disponibile: Scheda BACnet
Non è necessario impostare un'unità principale. È necessario impostare l'unità principale come Master.
Ogni modulo (master o slave) può connettersi al sistema BMS. Il sistema BMS si collega solo all'unità principale (n. 1).
Gli slave devono essere collegati al modulo master.
