VENTILAZIONE MECCANICA
CONTROLLATA CON VMC
RECUPERO DI CALORE

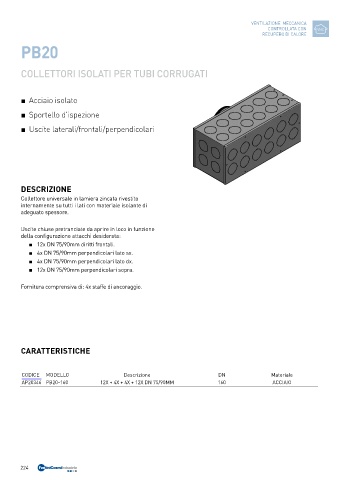

PB20

REV DESCRIPTION REVISION HISTORY DATE APPROVED
COLLETTORI ISOLATI PER TUBI CORRUGATI
79 288 677

■ Acciaio isolato

■ Sportello d'ispezione 297

■ Uscite laterali/frontali/perpendicolari

676

DESCRIZIONE 288

Collettore universale in lamiera zincata rivestito 366
internamente su tutti i lati con materiale isolante di
adeguato spessore.

Uscite chiuse pretranciate da aprire in loco in funzione
della configurazione attacchi desiderata:
■ 12x DN 75/90mm diritti frontali.
■ 4x DN 75/90mm perpendicolari lato sx.
■ 4x DN 75/90mm perpendicolari lato dx.
■ 12x DN 75/90mm perpendicolari sopra.
DN 160 / DN 200

Fornitura comprensiva di: 4x staffe di ancoraggio.

TITLE
UNIVERSAL MANIFOLDS
DWG NO
CARATTERISTICHE SCO164124-SCO204124
CODICE DESCRIZIONE
SIZE DATE REV
SCO164124 1x DN 160mm - 4+12+4x DN 75/90mm UNLESS OTHERWISE SPECIFIED A2 DRAWN BY: MR1 10/29/18 00
DIMENSIONS ARE IN MILLIMETERS FILE NAME: SCO204124.dft
SCO204124 1x DN 200mm - 4+12+4x DN 75/90mm ANGLES ±0.1° SCALE: WEIGHT: SHEET 1 OF 1
CODICE MODELLO Descrizione DN Materiale
AP20346 PB20-160 12X + 4X + 4X + 12X DN 75/90MM 160 ACCIAIO
