VENTILAZIONE MECCANICA REVISION HISTORY
79 272 223 REV DESCRIPTION DATE APPROVED
CONTROLLATA CON VMC
RECUPERO DI CALORE

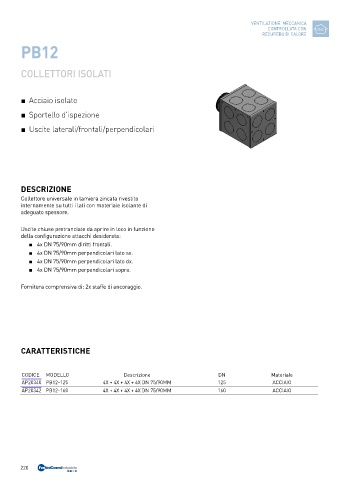

PB12 235 DN 235

COLLETTORI ISOLATI

223
■ Acciaio isolato

■ Sportello d'ispezione DN 125 / DN 160

■ Uscite laterali/frontali/perpendicolari 350

DESCRIZIONE TITLE UNIVERSAL MANIFOLDS
DWG NO
SCO124044-SCO164044
Collettore universale in lamiera zincata rivestito CODICE DESCRIZIONE UNLESS OTHERWISE SPECIFIED SIZE A2 DRAWN BY: MR1 10/29/18 00
DATE
REV
1x DN 125mm - 4+4+4x DN 75/90mm
SCO124044
internamente su tutti i lati con materiale isolante di SCO164044 1x DN 160mm - 4+4+4x DN 75/90mm DIMENSIONS ARE IN MILLIMETERS FILE NAME: SCO164044.dft SHEET 1 OF 1
ANGLES ±0.1°
WEIGHT:
SCALE:
adeguato spessore.
Uscite chiuse pretranciate da aprire in loco in funzione
della configurazione attacchi desiderata:
■ 4x DN 75/90mm diritti frontali.
■ 4x DN 75/90mm perpendicolari lato sx.
■ 4x DN 75/90mm perpendicolari lato dx.
■ 4x DN 75/90mm perpendicolari sopra.

Fornitura comprensiva di: 2x staffe di ancoraggio.

CARATTERISTICHE

CODICE MODELLO Descrizione DN Materiale
AP20340 PB12-125 4X + 4X + 4X + 4X DN 75/90MM 125 ACCIAIO
AP20342 PB12-160 4X + 4X + 4X + 4X DN 75/90MM 160 ACCIAIO

220
