Page 222 - FANTINICOSMI - VMC 2021

79 273 447 REV DESCRIPTION REVISION HISTORY DATE APPROVED

VENTILAZIONE MECCANICA
CONTROLLATA CON VMC
RECUPERO DI CALORE 224 DN
224

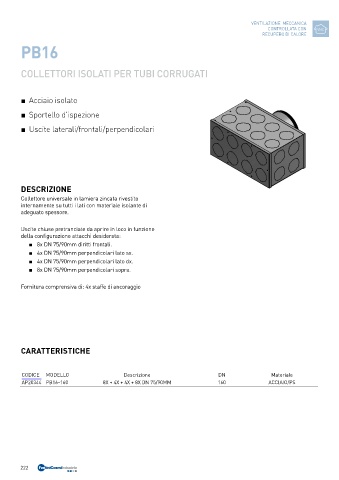

PB16

COLLETTORI ISOLATI PER TUBI CORRUGATI

■ Acciaio isolato 447
DN 160 / DN 200
■ Sportello d'ispezione

■ Uscite laterali/frontali/perpendicolari
273
352

DESCRIZIONE

Collettore universale in lamiera zincata rivestito
internamente su tutti i lati con materiale isolante di
adeguato spessore.

Uscite chiuse pretranciate da aprire in loco in funzione TITLE
della configurazione attacchi desiderata: UNIVERSAL MANIFOLDS
■ 8x DN 75/90mm diritti frontali. CODICE DESCRIZIONE DWG NO SCO164084-SCO204084
■ 4x DN 75/90mm perpendicolari lato sx. SCO164084 1x DN 160mm - 4+8+4x DN 75/90mm UNLESS OTHERWISE SPECIFIED SIZE DRAWN BY: MR1 10/29/18 00
DATE
REV
A2
■ 4x DN 75/90mm perpendicolari lato dx. SCO204084 1x DN 200mm - 4+8+4x DN 75/90mm DIMENSIONS ARE IN MILLIMETERS FILE NAME: SCO204084.dft SHEET 1 OF 1
ANGLES ±0.1°
SCALE:
WEIGHT:
■ 8x DN 75/90mm perpendicolari sopra.
Fornitura comprensiva di: 4x staffe di ancoraggio

CARATTERISTICHE

CODICE MODELLO Descrizione DN Materiale
AP20344 PB16-160 8X + 4X + 4X + 8X DN 75/90MM 160 ACCIAIO/PS

222
