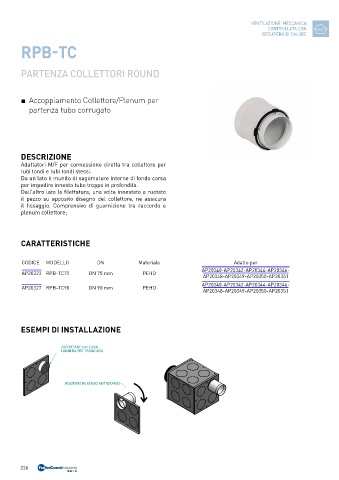

Page 226 - FANTINICOSMI - VMC 2021

VENTILAZIONE MECCANICA
CONTROLLATA CON VMC
RECUPERO DI CALORE
RPB-TC

PARTENZA COLLETTORI ROUND

■ Accoppiamento Collettore/Plenum per
partenza tubo corrugato

DESCRIZIONE
Adattatori M/F per connessione diretta tra collettore per REVISION HISTORY
tubi tondi e tubi tondi stessi. A REV DESCRIPTION DATE APPROVED
Da un lato è munito di sagomature interne di fondo corsa
83
per impedire innesto tubo troppo in profondità.
Dall'altro lato la filettatura, una volta innestato e ruotato
il pezzo su apposito disegno del collettore, ne assicura
il fissaggio. Comprensivo di guarnizione tra raccordo e
plenum collettore; 80
103
111

CARATTERISTICHE
20

CODICE MODELLO DN 77 Materiale 75 Adatto per
AP20340-AP20342-AP20344-AP20346-
91 SEZIONE A-A
AP20323 RPB-TC75 DN 75 mm PEHD
A AP20348-AP20349-AP20350-AP20351
AP20340-AP20342-AP20344-AP20346-
AP20327 RPB-TC90 DN 90 mm PEHD
AP20348-AP20349-AP20350-AP20351

Esempio di Montaggio
ESEMPI DI INSTALLAZIONE

ASPORTARE con CURA
LAMIERA PRE TRANCIATA

RUOTARE IN SENSO ANTIORARIO

TITLE
ROUND SYSTEM
SRS075140
DWG NO
Plenum DIMENSIONS ARE IN MILLIMETERS SIZE DRAWN BY: MR1 10/25/18 00
DATE
REV
UNLESS OTHERWISE SPECIFIED
A2
ANGLES ±0.1° FILE NAME: SRS075140.dft
SCALE: WEIGHT: SHEET 1 OF 1
226
