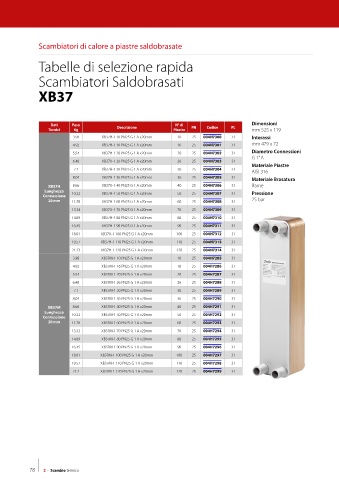

Page 80 - DANFOSS - CATALOGO GENERALE

Scambiatori di calore a piastre saldobrasate

Tabelle di selezione rapida

Scambiatori Saldobrasati

XB37

Dati Peso N° di Dimensioni
Tecnici Kg Descrizione Piastre PN Codice PL mm 525 x 119
3.98 XB37H-1 10 PN25 G 1 A x20mm 10 25 004H7300 31 Interassi
4.92 XB37H-1 16 PN25 G 1 A x20mm 16 25 004H7301 31 mm 479 x 72
5.54 XB37H-1 20 PN25 G 1 A x20mm 20 25 004H7302 31 Diametro Connessioni
G 1” A
6.48 XB37H-1 26 PN25 G 1 A x20mm 26 25 004H7303 31
Materiale Piastre
7.1 XB37H-1 30 PN25 G 1 A x20mm 30 25 004H7304 31
AISI 316
8.04 XB37H-1 36 PN25 G 1 A x20mm 36 25 004H7305 31 Materiale Brasatura
XB37H 8.66 XB37H-1 40 PN25 G 1 A x20mm 40 25 004H7306 31 Rame
Lunghezza Pressione
Connessione 10.22 XB37H-1 50 PN25 G 1 A x20mm 50 25 004H7307 31
20 mm 11.78 XB37H-1 60 PN25 G 1 A x20mm 60 25 004H7308 31 25 bar

13.34 XB37H-1 70 PN25 G 1 A x20mm 70 25 004H7309 31
14.89 XB37H-1 80 PN25 G 1 A x20mm 80 25 004H7310 31
16.45 XB37H-1 90 PN25 G 1 A x20mm 90 25 004H7311 31
18.01 XB37H-1 100 PN25 G 1 A x20mm 100 25 004H7312 31
19.57 XB37H-1 110 PN25 G 1 A x20mm 110 25 004H7313 31
21.13 XB37H-1 120 PN25 G 1 A x20mm 120 25 004H7314 31
3.98 XB37M-1 10 PN25 G 1 A x20mm 10 25 004H7285 31
4.92 XB37M-1 16 PN25 G 1 A x20mm 16 25 004H7286 31
5.54 XB37M-1 20 PN25 G 1 A x20mm 20 25 004H7287 31
6.48 XB37M-1 26 PN25 G 1 A x20mm 26 25 004H7288 31
7.1 XB37M-1 30 PN25 G 1 A x20mm 30 25 004H7289 31
8.04 XB37M-1 36 PN25 G 1 A x20mm 36 25 004H7290 31
XB37M 8.66 XB37M-1 40 PN25 G 1 A x20mm 40 25 004H7291 31
Lunghezza
Connessione 10.22 XB37M-1 50 PN25 G 1 A x20mm 50 25 004H7292 31
20 mm 11.78 XB37M-1 60 PN25 G 1 A x20mm 60 25 004H7293 31
13.33 XB37M-1 70 PN25 G 1 A x20mm 70 25 004H7294 31
14.89 XB37M-1 80 PN25 G 1 A x20mm 80 25 004H7295 31
16.45 XB37M-1 90 PN25 G 1 A x20mm 90 25 004H7296 31
18.01 XB37M-1 100 PN25 G 1 A x20mm 100 25 004H7297 31
19.57 XB37M-1 110 PN25 G 1 A x20mm 110 25 004H7298 31
21.2 XB37M-1 120 PN25 G 1 A x20mm 120 25 004H7299 31

78 2 - Scambio termico
