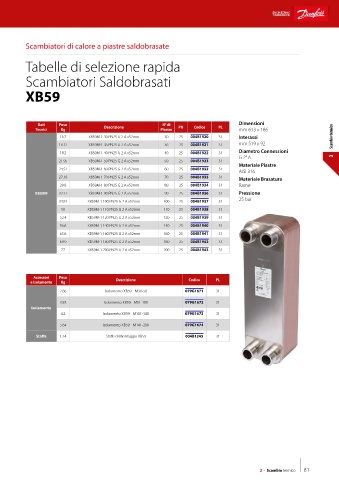

Page 83 - DANFOSS - CATALOGO GENERALE

Scambiatori di calore a piastre saldobrasate

Tabelle di selezione rapida

Scambiatori Saldobrasati

XB59

Dati Peso N° di Dimensioni
Tecnici Kg Descrizione Piastre PN Codice PL mm 613 x 186
16.7 XB59M-1 30 PN25 G 2 A x52mm 30 25 004B1920 31 Interassi Scambio termico
18.12 XB59M-1 36 PN25 G 2 A x52mm 36 25 004B1921 31 mm 519 x 92
18.2 XB59M-1 40 PN25 G 2 A x52mm 40 25 004B1922 31 Diametro Connessioni
G 2” A 2
21.95 XB59M-1 50 PN25 G 2 A x52mm 50 25 004B1923 31
Materiale Piastre
24.52 XB59M-1 60 PN25 G 2 A x52mm 60 25 004B1932 31
AISI 316
27.18 XB59M-1 70 PN25 G 2 A x52mm 70 25 004B1933 31 Materiale Brasatura
29.8 XB59M-1 80 PN25 G 2 A x52mm 80 25 004B1934 31 Rame
XB59M 32.27 XB59M-1 90 PN25 G 2 A x52mm 90 25 004B1936 31 Pressione
34.81 XB59M-1 100 PN25 G 2 A x52mm 100 25 004B1937 31 25 bar
50 XB59M-1 110 PN25 G 2 A x52mm 110 25 004B1938 31
52.4 XB59M-1 120 PN25 G 2 A x52mm 120 25 004B1939 31
56.6 XB59M-1 140 PN25 G 2 A x52mm 140 25 004B1940 31
63.6 XB59M-1 160 PN25 G 2 A x52mm 160 25 004B1941 31
69.9 XB59M-1 180 PN25 G 2 A x52mm 180 25 004B1942 31
77 XB59M-1 200 PN25 G 2 A x52mm 200 25 004B1943 31

Accessori Peso
e isolamento Kg Descrizione Codice PL
2.66 Isolamento XB59: M30-50 079G1671 31

3.58 Isolamento XB59: M51-100 079G1672 31
Isolamento
4.2 Isolamento XB59: M101-140 079G1673 31

5.64 Isolamento XB59: M141-200 079G1674 31
Staffe 1.24 Staffe di Montaggio XB59 004B1245 31

2 - Scambio termico 81
