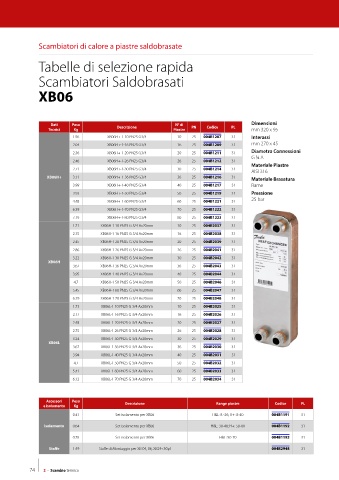

Page 76 - DANFOSS - CATALOGO GENERALE
P. 76
Scambiatori di calore a piastre saldobrasate
Tabelle di selezione rapida
Scambiatori Saldobrasati
XB06
Dati Peso N° di Dimensioni
Tecnici Kg Descrizione Piastre PN Codice PL mm 320 x 95
1.56 XB06H+-1-10 PN25 G3/4 10 25 004B1207 31 Interassi
2.04 XB06H+-1-16 PN25 G3/4 16 25 004B1209 31 mm 270 x 45
2.36 XB06H+-1-20 PN25 G3/4 20 25 004B1211 31 Diametro Connessioni
G ¾ A
2.46 XB06H+-1-26 PN25 G3/4 26 25 004B1212 31
Materiale Piastre
2.71 XB06H+-1-30 PN25 G3/4 30 25 004B1214 31
AISI 316
XB06H+ 3.11 XB06H+-1-36 PN25 G3/4 36 25 004B1216 31 Materiale Brasatura
3.99 XB06H+-1-40 PN25 G3/4 40 25 004B1217 31 Rame
3.93 XB06H+-1-50 PN25 G3/4 50 25 004B1219 31 Pressione
4.48 XB06H+-1-60 PN25 G3/4 60 25 004B1221 31 25 bar
6.39 XB06H+-1-70 PN25 G3/4 70 25 004B1222 31
7.19 XB06H+-1-80 PN25 G3/4 80 25 004B1223 31
1.71 XB06H-1 10 PN25 G 3/4 Ax20mm 10 25 004B2037 31
2.15 XB06H-1 16 PN25 G 3/4 Ax20mm 16 25 004B2038 31
2.45 XB06H-1 20 PN25 G 3/4 Ax20mm 20 25 004B2039 31
2.86 XB06H-1 26 PN25 G 3/4 Ax20mm 26 25 004B2041 31
3.22 XB06H-1 30 PN25 G 3/4 Ax20mm 30 25 004B2042 31
XB06H
3.67 XB06H-1 36 PN25 G 3/4 Ax20mm 36 25 004B2043 31
3.95 XB06H-1 40 PN25 G 3/4 Ax20mm 40 25 004B2044 31
4.7 XB06H-1 50 PN25 G 3/4 Ax20mm 50 25 004B2046 31
5.45 XB06H-1 60 PN25 G 3/4 Ax20mm 60 25 004B2047 31
6.19 XB06H-1 70 PN25 G 3/4 Ax20mm 70 25 004B2048 31
1.73 XB06L-1 10 PN25 G 3/4 Ax20mm 10 25 004B2025 31
2.17 XB06L-1 16 PN25 G 3/4 Ax20mm 16 25 004B2026 31
2.48 XB06L-1 20 PN25 G 3/4 Ax20mm 20 25 004B2027 31
2.75 XB06L-1 26 PN25 G 3/4 Ax20mm 26 25 004B2028 31
3.24 XB06L-1 30 PN25 G 3/4 Ax20mm 30 25 004B2029 31
XB06L
3.67 XB06L-1 36 PN25 G 3/4 Ax20mm 36 25 004B2030 31
3.94 XB06L-1 40 PN25 G 3/4 Ax20mm 40 25 004B2031 31
4.7 XB06L-1 50 PN25 G 3/4 Ax20mm 50 25 004B2032 31
5.41 XB06L-1 60 PN25 G 3/4 Ax20mm 60 25 004B2033 31
6.12 XB06L-1 70 PN25 G 3/4 Ax20mm 70 25 004B2034 31
Accessori Peso
e isolamento Kg Descrizione Range piastre Codice PL
0.41 Set isolamento per XB06 H&L: 8 -26; H+: 8-40 004B1191 31
Isolamento 0.64 Set isolamento per XB06 H&L: 30-48; H+: 50-80 004B1192 31
0.78 Set isolamento per XB06 H&L: 50-70 004B1193 31
Staffe 1.49 Staffe di Montaggio per XB 04, 06, XB24<50pl - 004B2948 31
74 2 - Scambio termico
