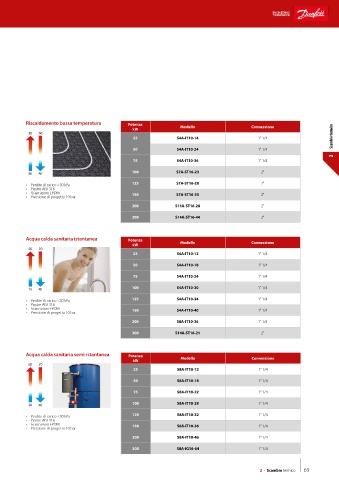

Page 71 - DANFOSS - CATALOGO GENERALE
P. 71
Riscaldamento bassa temperatura Potenza
kW Modello Connessione
38 60
25 S4A-IT10-14 1" 1/4 Scambio termico
50 S4A-IT10-24 1" 1/4
2
75 S4A-IT10-36 1" 1/4
30 40 100 S7A-ST16-23 2"
• Perdite di carico <30 kPa 125 S7A-ST16-28 2"
• Piastre AISI 316
• Guarnizioni EPDM 150 S7A-ST16-33 2"
• Pressione di progetto 10 bar
200 S14A-ST16-28 2"
300 S14A-ST16-44 2"
Acqua calda sanitaria istantanea Potenza
kW Modello Connessione
50 70
25 S4A-IT10-12 1" 1/4
50 S4A-IT10-18 1" 1/4
75 S4A-IT10-24 1" 1/4
15 40 100 S4A-IT10-30 1" 1/4
• Perdite di carico <30 kPa 125 S4A-IT10-34 1" 1/4
• Piastre AISI 316
• Guarnizioni EPDM 150 S4A-IT10-40 1" 1/4
• Pressione di progetto 10 bar
200 S8A-IT10-36 1" 1/4
300 S14A-ST16-21 2"
Acqua calda sanitaria semi-istantanea Potenza
kW Modello Connessione
60 70
25 S8A-IT10-12 1" 1/4
50 S8A-IT10-18 1" 1/4
75 S8A-IT10-22 1" 1/4
30 40 100 S8A-IT10-28 1" 1/4
• Perdite di carico <30 kPa 125 S8A-IT10-32 1" 1/4
• Piastre AISI 316
• Guarnizioni EPDM 150 S8A-IT10-36 1" 1/4
• Pressione di progetto 10 bar
200 S8A-IT10-46 1" 1/4
300 S8A-IG16-64 1" 1/4
2 - Scambio termico 69
