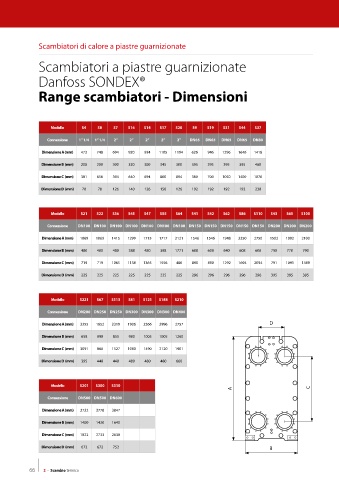

Page 68 - DANFOSS - CATALOGO GENERALE

Scambiatori di calore a piastre guarnizionate

Scambiatori a piastre guarnizionate

Danfoss SONDEX®

Range scambiatori - Dimensioni

Modello S4 S8 S7 S16 S14 S17 S20 S9 S19 S31 S44 S37

Connessione 1’’ 1/4 1’’ 1/4 2’’ 2’’ 2’’ 2’’ 2’’ DN65 DN65 DN65 DN65 DN80

Dimensione A (mm) 473 748 694 920 994 1105 1194 626 946 1296 1646 1418

Dimensione B (mm) 200 200 300 320 300 345 300 395 395 395 395 460
Dimensione C (mm) 381 656 394 640 694 800 894 380 700 1050 1400 1070

Dimensione D (mm) 70 70 126 140 126 150 126 192 192 192 192 238

Modello S21 S22 S36 S45 S47 S55 S64 S41 S42 S62 S86 S110 S43 S65 S100

Connessione DN100 DN100 DN100 DN100 DN100 DN100 DN100 DN150 DN150 DN150 DN150 DN150 DN200 DN200 DN200

Dimensione A (mm) 1069 1069 1415 1299 1715 1717 2121 1546 1546 1948 2350 2750 1502 1802 2100
Dimensione B (mm) 480 480 480 388 480 388 1771 608 608 640 608 608 790 770 790

Dimensione C (mm) 719 719 1065 1138 1365 1556 480 890 890 1292 1694 2094 791 1091 1489

Dimensione D (mm) 225 225 225 225 225 225 225 296 296 296 296 296 395 395 395

Modello S221 S67 S113 S81 S121 S188 S210

Connessione DN200 DN250 DN250 DN300 DN300 DN300 DN400
Dimensione A (mm) 3355 1652 2319 1906 2366 2996 2757 D

Dimensione B (mm) 658 890 855 980 1005 1005 1260

Dimensione C (mm) 3091 860 1527 1080 1490 2120 1901

Dimensione D (mm) 395 448 448 480 480 480 660

Modello S201 S300 S310
A C
Connessione DN500 DN500 DN600
Dimensione A (mm) 2722 3778 3847

Dimensione B (mm) 1400 1430 1640

Dimensione C (mm) 1822 2733 2638
Dimensione D (mm) 672 672 752 B

66 2 - Scambio termico
