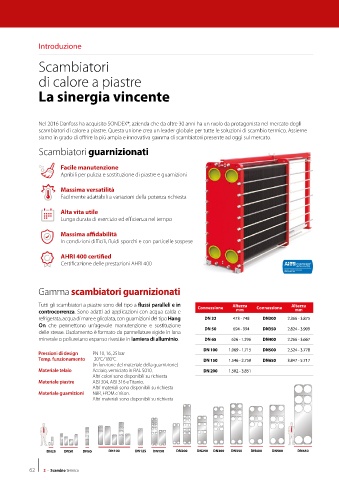

Page 64 - DANFOSS - CATALOGO GENERALE

Introduzione

Scambiatori

di calore a piastre

La sinergia vincente

Nel 2016 Danfoss ha acquisito SONDEX®, azienda che da oltre 30 anni ha un ruolo da protagonista nel mercato degli
scambiatori di calore a piastre. Questa unione crea un leader globale per tutte le soluzioni di scambio termico. Assieme
siamo in grado di offrire la più ampia e innovativa gamma di scambiatori presente ad oggi sul mercato.

Scambiatori guarnizionati

Facile manutenzione
Apribili per pulizia e sostituzione di piastre e guarnizioni

Massima versatilità
Facilmente adattabili a variazioni della potenza richiesta

Alta vita utile
Lunga durata di esercizio ed efficienza nel tempo

Massima affidabilità
In condizioni difficili, fluidi sporchi e con particelle sospese

AHRI 400 certified
Certificazione delle prestazioni AHRI 400

Gamma scambiatori guarnizionati

Tutti gli scambiatori a piastre sono del tipo a flussi paralleli e in Connessione Altezza Connessione Altezza
controcorrenza. Sono adatti ad applicazioni con acqua calda e mm mm
refrigerata, acqua di mare e glicolata, con guarnizioni del tipo Hang DN 32 473 - 748 DN300 2.366 - 3.875
On che permettono un’agevole manutenzione e sostituzione DN 50 DN350
delle stesse. L’isolamento è formato da pannellature rigide in lana 694 - 994 2.824 - 3.909
minerale o poliuretano espanso rivestite in lamiera di alluminio. DN 65 626 - 1.296 DN400 2.266 - 3.667
DN 100 1.069 - 1.715 DN500 2.524 - 3.778
Pressioni di design PN 10, 16, 25 bar
Temp. funzionamento -20°C/180°C DN 150 1.546 - 2.750 DN650 3.847 - 5.717
(in funzione del materiale della guarnizione)
Materiale telaio Acciaio, verniciato in RAL 5010. DN 200 1.502 - 3.851
Altri colori sono disponibili su richiesta
Materiale piastre AISI 304, AISI 316 e Titanio.
Altri materiali sono disponibili su richiesta ½” - 1½”
Materiale guarnizioni NBR, EPDM e Viton.
Altri materiali sono disponibili su richiesta
SL14 XB05 SL23 XB06 SL32 XBDW22 XB25 XB12 SL34 SL70 XB37
DN25 DN50 DN65
2” - DN150
½” - 1½”

XB51
XB52
SL140
SL78
XB59
DN650
DN25 DN50 DN65 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN500 SL14 XB05 SL23 XB06 SL32 XBDW22 XB25 XB12 SL34 SL70 XB37 XB61 XB66 SL222 XB70 XB71 SL333 SL648
2” - DN150
62 2 - Scambio termico
DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN500 DN650 XB51 XB52 XB59 SL78 SL140 XB61 XB66 SL222 XB70 XB71 SL333 SL648
