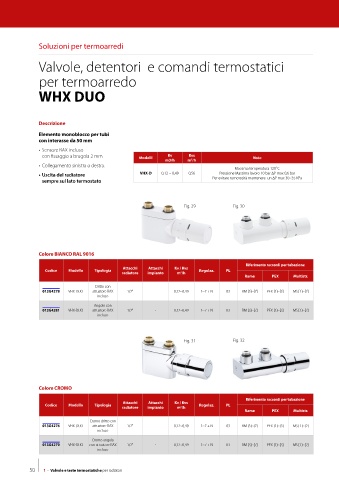

Page 52 - DANFOSS - CATALOGO GENERALE

Soluzioni per termoarredi

Valvole, detentori e comandi termostatici

per termoarredo

WHX DUO

Descrizione

Elemento monoblocco per tubi
con interasse da 50 mm
• Sensore RAX incluso
con fissaggio a brugola 2 mm Modelli Kv Kvs Note
m3/h m /h
3
• Collegamento sinistra o destra.
Massima temperatura 120˚C
• Uscita del radiatore VHX-D 0,12 ~ 0,49 0,56 Pressione Massima lavoro 10 bar DP max 0,6 bar
sempre sul lato termostato Per evitare rumorosità mantenere un DP max 30~35 KPa

Fig. 29 Fig. 30

Colore BIANCO RAL 9016

Riferimento raccordi per tubazione
Attacchi Attacchi Kv / Kvs
Codice Modello Tipologia Regolaz. PL
radiatore impianto m /h
3
Rame PEX Multistr.
Dritto con
013G4278 VHX-DUO attuatore RAX 1/2" - 0,12~0,49 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
incluso
Angolo con
013G4281 VHX-DUO attuatore RAX 1/2" - 0,12~0,49 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
incluso

Fig. 31 Fig. 32

Colore CROMO

Riferimento raccordi per tubazione
Attacchi Attacchi Kv / Kvs
Codice Modello Tipologia Regolaz. PL
radiatore impianto m /h
3
Rame PEX Multistr.
Cromo dritto con
013G4276 VHX-DUO attuatore RAX 1/2" - 0,12~0,49 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
incluso
Cromo angolo
013G4279 VHX-DUO con attuatore RAX 1/2" - 0,12~0,49 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
incluso

50 1 - Valvole e teste termostatiche per radiatori
