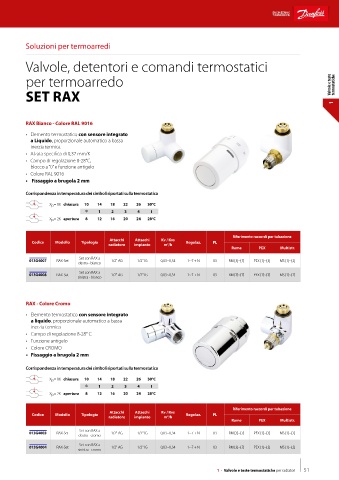

Page 53 - DANFOSS - CATALOGO GENERALE

Soluzioni per termoarredi

Valvole, detentori e comandi termostatici

per termoarredo Valvole e teste termostatiche

SET RAX

1

RAX Bianco - Colore RAL 9016

• Elemento termostatico con sensore integrato
a Liquido, proporzionale automatico a bassa
inerzia termica
• Alzata specifica di 0,37 mm/K
• Campo di regolazione 8-28°C,
blocco a “0” e funzione antigelo
• Colore RAL 9016
• Fissaggio a brugola 2 mm

Corrispondenza in temperatura dei simboli riportati sulla termostatica
X p = 0K chiusura 10 14 18 22 26 30°C
d 1 2 3 4 I
X p = 2K apertura 8 12 16 20 24 28°C

Riferimento raccordi per tubazione
Attacchi Attacchi Kv / Kvs
Codice Modello Tipologia Regolaz. PL
3
radiatore impianto m /h
Rame PEX Multistr.
Set con RAX a
013G4007 RAX-Set 1/2" AG 1/2" IG 0,03~0,34 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
destra - bianco
013G4008 RAX-Set Set con RAX a 1/2" AG 1/2" IG 0,03~0,34 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
sinistra - bianco

RAX - Colore Cromo
• Elemento termostatico con sensore integrato
a liquido, proporzionale automatico a bassa
inerzia termica
• Campo di regolazione 8-28° C
• Funzione antigelo
• Colore CROMO
• Fissaggio a brugola 2 mm

Corrispondenza in temperatura dei simboli riportati sulla termostatica
X p = 0K chiusura 10 14 18 22 26 30°C
d 1 2 3 4 I
X p = 2K apertura 8 12 16 20 24 28°C

Riferimento raccordi per tubazione
Attacchi Attacchi Kv / Kvs
Codice Modello Tipologia 3 Regolaz. PL
radiatore impianto m /h
Rame PEX Multistr.
Set con RAX a
013G4003 RAX-Set 1/2" AG 1/2" IG 0,03~0,34 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
destra - cromo
Set con RAX a
013G4004 RAX-Set 1/2" AG 1/2" IG 0,03~0,34 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
sinistra - cromo

1 - Valvole e teste termostatiche per radiatori 51
