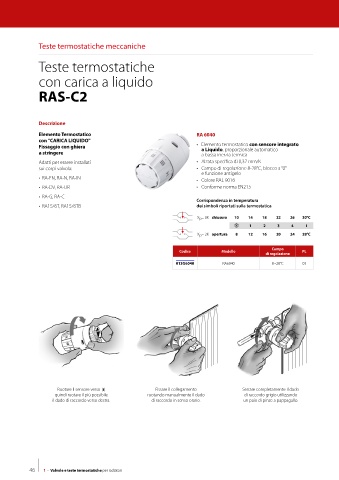

Page 48 - DANFOSS - CATALOGO GENERALE
P. 48
Teste termostatiche meccaniche
Teste termostatiche
con carica a liquido
RAS-C2
Descrizione
Elemento Termostatico RA 6040
con "CARICA LIQUIDO"
Fissaggio con ghiera • Elemento termostatico con sensore integrato
a stringere a Liquido, proporzionale automatico
a bassa inerzia termica
Adatti per essere installati • Alzata specifica di 0,37 mm/K
sui corpi valvola: • Campo di regolazione 8-28°C, blocco a “0”
e funzione antigelo
• RA-FN, RA-N, RA-IN • Colore RAL 9016
• RA-DV, RA-UR • Conforme norma EN215
• RA-G, RA-C
Corrispondenza in temperatura
• RA15/6T, RA15/6TB dei simboli riportati sulla termostatica
X p = 0K chiusura 10 14 18 22 26 30°C
d 1 2 3 4 I
X p = 2K apertura 8 12 16 20 24 28°C
Campo
Codice Modello PL
di regolazione
013G6040 RA6040 8~28°C 03
Ruotare il sensore verso Fissare il collegamento Serrare completamente il dado
quindi ruotare il più possibile ruotando manualmente il dado di raccordo grigio utilizzando
il dado di raccordo verso destra. di raccordo in senso orario. un paio di pinze a pappagallo.
46 1 - Valvole e teste termostatiche per radiatori
