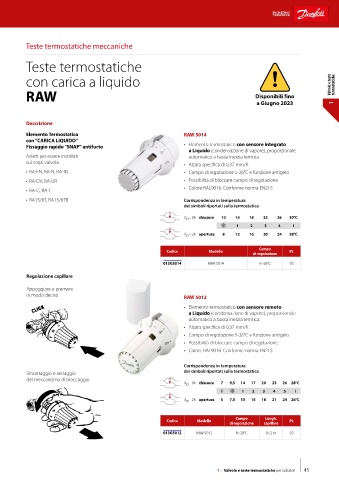

Page 47 - DANFOSS - CATALOGO GENERALE

Teste termostatiche meccaniche

Teste termostatiche

con carica a liquido Valvole e teste termostatiche

RAW Disponibili fino

a Giugno 2023 1

Descrizione

Elemento Termostatico RAW 5014
con "CARICA LIQUIDO"
Fissaggio rapido "SNAP" antifurto • Elemento termostatico con sensore integrato
a Liquido (condensazione di vapore), proporzionale
Adatti per essere installati automatico a bassa inerzia termica
sui corpi valvola: • Alzata specifica di 0,37 mm/K
• RA-FN, RA-N, RA-IN • Campo di regolazione 5-26°C e funzione antigelo
• RA-DV, RA-UR • Possibilità di bloccare campo di regolazione
• Colore RAL9016. Conforme norma EN215
• RA-G, RA-C
• RA15/6T, RA15/6TB Corrispondenza in temperatura
dei simboli riportati sulla termostatica

X p = 0K chiusura 10 14 18 22 26 30°C
d 1 2 3 4 I
X p = 2K apertura 8 12 16 20 24 28°C

Campo
Codice Modello PL
di regolazione
013G5014 RAW 5014 5~26°C 03

Regolazione capillare

Appoggiare e premere
in modo deciso RAW 5012
• Elemento termostatico con sensore remoto
a Liquido (condensazione di vapore), proporzionale
automatico a bassa inerzia termica.
• Alzata specifica di 0,37 mm/K.
• Campo di regolazione 5-26°C e funzione antigelo.
• Possibilità di bloccare campo di regolazione.
• Colore RAL9016. Conforme norma EN215

Corrispondenza in temperatura
Smontaggio e serraggio dei simboli riportati sulla termostatica
del meccanismo di bloccaggio
X p = 0K chiusura 7 9,5 14 17 20 23 26 28°C
I d 1 2 3 4 5 I
X p = 2K apertura 5 7,5 13 15 18 21 24 26°C

Campo Lungh.
Codice Modello PL
di regolazione capillare
013G5012 RAW 5012 8~28°C 0~2 m 03

1 - Valvole e teste termostatiche per radiatori 45
