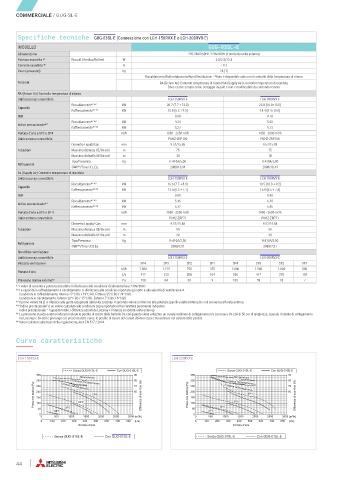

Page 46 - MITSUBISHIELECTRIC - CATALOGO VENTILAZIONE

COMMERCIALE / GUG-SL-E

Specifiche tecniche GUG-03SL-E (Connessione con LGH-150RVX-E o LGH-200RVX-E)
MODELLO GUG-03SL-E
Alimentazione 220-240V/50Hz. 220V/60Hz (Fornita da unità esterna)
Potenza assorbita * 1 Riscald./Ventilaz/Raffred. W 2.5/2.5/12.4
Corrente assorbita * 1 A < 0.1
Peso (accessori) kg 28 (1)
Riscaldamento/Raffreddamento/Auto/Ventilazione - *Auto è disponibile solo con il controllo della temperatura di ritorno
Funzioni RA (Return Air) Controllo temperatura di ritorno/SA (Supply Air) Controllo temperatura di mandata
Deve essere settato come settaggio iniziale e non è modificabile da comando remoto
RA (Return Air) Controllo temperatura di ritorno
Unità Lossnay connettibile LGH-150RVX-E LGH-200RVX-E
Riscaldamento* 2 * 3 kW 20.7 (7.7 + 13.0) 23.8 (10.3+13.5)
Capacità
Raffrescamento* 2 * 3 kW 15.8 (6.3 + 9.5) 18.4 (8.4+10.0)
SHF 0.68 0.78
Riscaldamento* 2 * 3 kW 4.24 5.02
Indice prestazionale* 4
Raffrescamento* 2 * 3 kW 5.27 5.73
Portata d’aria a SP3 e SP4 m 3 /h 1050 - 2250 m 3 /h 1050 - 2600 m 3 /h
Unità esterna connettibile PUHZ-ZRP100 PUHZ-ZRP100
Diametro Liquidi/Gas mm 9.52/15.88 9.52/15.88
Tubazioni Massima distanza UE/Dx-coil m 75 75
Massimo dislivello UE/Dx-coil m 30 30
Tipo/Precarica Kg R-410A/5,00 R-410A/5,00
Refrigerante
GWP* 6 /Tons CO 2 Eq. 2088/10,44 2088/10,44
Sa (Supply Air) Controllo temperatura di mandata
Unità Lossnay connettibile LGH-150RVX-E LGH-200RVX-E
Riscaldamento* 2 * 3 kW 16.6 (7.7 + 8.9) 19.5 (10.3 + 9.2)
Capacità
Raffrescamento* 2 * 3 kW 13.4 (6.3 + 7.1) 15.9 (8.5 + 7.4)
SHF 0.85 0.90
Riscaldamento* 2 * 3 kW 5.46 6.30
Indice prestazionale* 4
Raffrescamento* 2 * 3 kW 5.32 5.85
Portata d’aria a SP3 e SP 4 m 3 /h 1050 - 2250 m 3 /h 1050 - 2600 m 3 /h
Unità esterna connettibile PUHZ-ZRP71 PUHZ-ZRP71
Diametro Liquido/ Gas mm 9.52/15.88 9.52/15.88
Tubazioni Massima distanza UE/Dx-coil m 50 50
Massimo dislivello UE/Dx-coil m 30 30
Tipo/Precarica Kg R-410A/3,50 R-410A/3,50
Refrigerante
GWP* 6 /Tons CO2 Eq. 2088/7,31 2088/7,31
Specifiche ventilazione
Unità Lossnay connettibile LGH-150RVX-E LGH-200RVX-E
Velocità ventilazione SP4 SP3 SP2 SP1 SP4 SP3 SP2 SP1
m 3 /h 1.500 1.125 750 375 2.000 1.500 1.000 500
Portata d’aria
L/s 417 313 208 104 556 417 278 139
Pressione statica esterna* 5 Pa 150 84 38 9 105 59 26 7
* 1 I valori di corrente e potenza assorbita si riferiscono alle condizioni di alimentazione 230V/50Hz.
* 2 Le capacità in raffreddamento e riscaldamento si riferiscono alle condizioni riportate qui sotto e alla velocità di ventilazione 4.
Condizioni in raffreddamento: Interno 27°C BS / 19°C BU. Esterno 35°C BS / 24°C BU.
Condizioni in riscaldamento: Interno 20°C BS / 15°C BU. Esterno 7°C BS / 6°C BU.
* 3 Il primo valore tra () si riferisce alla quota recuperata dall’unità Lossnay. Il secondo valore si riferisce alla potenza specifica della batteria Dx-coil connessa all’unità esterna.
* 4 “Indice prestazionale” è un valore calcolato alle condizioni sopra riportate ed ha carattere puramente indicativo.
Indice prestazionale = Capacità totale / (Potenza assorbita Lossnay + Potenza assorbità unità esterna)
* 5 La pressione statica esterna indicata include le perdite di carico della batteria Dx-coil quando viene utilizzato un canale rettilineo di collegamento tra Lossnay e Dx-coil di 50 cm di lunghezza. Quando il canale di collegamento
tra Lossnay e Dx-coil è più lungo e/o presenta delle curve, le perdite di carico del canale devono essere considerate nel calcolo delle perdite.
* 6 Valori calcolati sulla base della regolamentazione EN 517 / 2014.

Curve caratteristiche

LGH-150RVX-E LGH-200RVX-E

Senza GUG-01SL-E Con GUG-01SL-E Senza GUG-01SL-E Con GUG-01SL-E
350 90 350 90
Temperatura
Temperatura 80 300 Entalpia riscaldamento 80
Pressione statica (Pa) 300 Entalpia raffreddamento SP4 70 Ef cienza di scambio (%) Pressione statica (Pa) 250 Entalpia raffreddamento 70 Ef cienza di scambio (%)
Entalpia riscaldamento
250
200
60
60
200
SP4
150
150
100
50 SP2 SP3 100 SP2 SP3
50
SP1 SP1
0 0
0 500 1000 1500 2000 2500 3000 (m 3 /h) 0 500 1000 1500 2000 2500 3000 (m 3 /h)
0 100 200 300 400 500 600 700 800 (L/s) 0 100 200 300 400 500 600 700 800 (L/s)
Portata d'aria Portata d'aria
Senza GUG-01SL-E Con GUG-01SL-E Senza GUG-01SL-E Con GUG-01SL-E
350 90 350 90
Temperatura Temperatura
300 Entalpia raffreddamento 80 300 Entalpia raffreddamento 80
Pressione statica (Pa) 200 44 SP3 SP4 60 Ef cienza di scambio (%) Pressione statica (Pa) 200 SP3 SP4 60 Ef cienza di scambio (%)
Entalpia riscaldamento
Entalpia riscaldamento
250
70
250
70
150
150
100
50
50 SP2 100 SP1 SP2
SP1
0 0 0 500 1000 1500 (m 3 /h)
0 200 400 600 800 1000 1200 (m 3 /h)
0 50 100 150 200 250 300 350 (L/s) 0 50 100 150 200 250 300 350 400 (L/s)
Portata d'aria Portata d'aria
