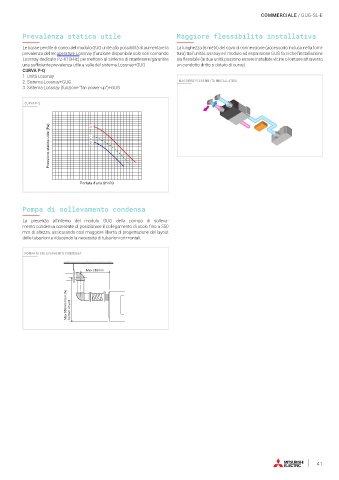

P. 43
COMMERCIALE / GUG-SL-E
Prevalenza statica utile Maggiore flessibilità installativa
Le basse perdite di carico del modulo GUG unite alla possibilità di aumentare la La lunghezza (6 metri) del cavo di connessione (accessorio incluso nella forni-
prevalenza del recuperatore Lossnay (funzione disponibile solo con comando tura) tra l’unità Lossnay e il modulo ad espansione GUG fa si che l’installazione
Lossnay dedicato PZ-61DR-E) permettono al sistema di mantenere/garantire sia flessibile (le due unità possono essere installate vicine o lontane attraverso
una sufficiente prevalenza utile a valle del sistema Lossnay+GUG. un condotto dritto o dotato di curve).
CURVA P-Q
1. Unità Lossnay
2. Sistema Lossnay+GUG MAGGIORE FLESSIBILITÀ INSTALLATIVA
3. Sistema Lossnay (funzione ”fan power-up”)+GUG
CURVA P-Q
Pressione statica utile (Pa) 3 3 1 1 2 2
Portata d'aria (m 3 /h)
Pompa di sollevamento condensa
La presenza all’interno del modulo GUG della pompa di solleva-
mento condensa consente di posizionare il collegamento di scolo fino a 550
mm di altezza, assicurando così maggiore libertà di progettazione del layout
delle tubazioni e riducendo la necessità di tubazioni orizzontali.
POMPA DI SOLLEVAMENTO CONDENSA
Max 350mm
Max 550mm from the bottom of unit
