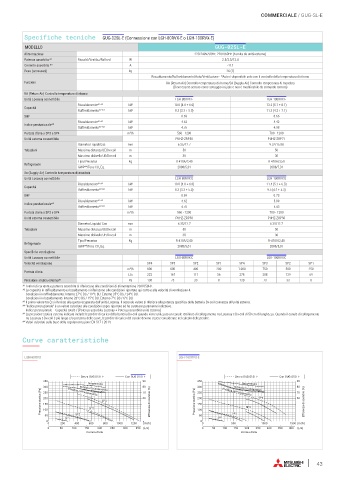

Specifiche tecniche GUG-02SL-E (Connessione con LGH-80RVX-E o LGH-100RVX-E)
MODELLO GUG-02SL-E
Alimentazione 220-240V/50Hz. 220V/60Hz (Fornita da unità esterna)
Potenza assorbita * 1 Riscald./Ventilaz/Raffred. W 2.5/2.5/12.4
Corrente assorbita * 1 A < 0.1
Peso (accessori) kg 26 (1)
Riscaldamento/Raffreddamento/Auto/Ventilazione - *Auto è disponibile solo con il controllo della temperatura di ritorno
Funzioni RA (Return Air) Controllo temperatura di ritorno/SA (Supply Air) Controllo temperatura di mandata
(Deve essere settato come settaggio iniziale e non è modificabile da comando remoto)
RA (Return Air) Controllo temperatura di ritorno
Unità Lossnay connettibile LGH-80RVX-E LGH-100RVX-E
Riscaldamento* 2 * 3 kW 10.0 (4.0 + 6.0) 13.2 (5.1 + 8.1)
Capacità
Raffreddamento* 2 * 3 kW 8.3 (3.3 + 5.0) 11.3 (4.2 + 7.1)
SHF 0.69 0.66
Riscaldamento* 2 * 3 kW 4.62 4.42
Indice prestazionale* 4
Raffreddamento* 2 * 3 kW 4.76 4.98
Portata d’aria a SP3 e SP4 m 3 /h 560 - 1200 700 - 1200
Unità esterna connettibile PUHZ-ZRP50 PUHZ-ZRP71
Diametro Liquidi/Gas mm 6.35/12.7 9.52/15.88
Tubazioni Massima distanza UE/Dx-coil m 50 50
Massimo dislivello UE/Dx-coil m 30 30
Tipo/Precarica Kg R-410A/2,40 R-410A/3,50
Refrigerante
GWP* 6 /Tons CO 2 Eq. 2088/5,01 2088/7,31
Sa (Supply Air) Controllo temperatura di mandata
Unità Lossnay connettibile LGH-80RVX-E LGH-100RVX-E
Riscaldamento* 2 * 3 kW 10.0 (4.0 + 6.0) 11.4 (5.1 + 6.3)
Capacità
Raffreddamento* 2 * 3 kW 8.3 (3.3 + 5.0) 9.5 (4.2 + 5.3)
SHF 0.69 0.73
Riscaldamento* 2 * 3 kW 4.62 5.09
Indice prestazionale* 4
Raffreddamento* 2 * 3 kW 4.76 5.43
Portata d’aria a SP3 e SP4 m 3 /h 560 - 1200 700 - 1200
Unità esterna connettibile PUHZ-ZRP50 PUHZ-ZRP50
Diametro Liquido/ Gas mm 6.35/12.7 6.35/12.7
Tubazioni Massima distanza UE/Dx-coil m 50 50
Massimo dislivello UE/Dx-coil m 30 30
Tipo/Precarica Kg R-410A/2,40 R-410A/2,40
Refrigerante
GWP* 6 /Tons CO 2 Eq. 2088/5,01 2088/5,01
Specifiche ventilazione
Unità Lossnay connettibile LGH-80RVX-E LGH-100RVX-E
Velocità ventilazione SP4 SP3 SP2 SP1 SP4 SP3 SP2 SP1
m 3 /h 800 600 400 200 1.000 750 500 250
Portata d’aria
L/s 222 167 111 56 278 208 139 69
Pressione statica esterna* 5 Pa 130 73 33 8 130 73 33 8
* 1 I valori di corrente e potenza assorbita si riferiscono alle condizioni di alimentazione 230V/50Hz.
* 2 Le capacità in raffreddamento e riscaldamento si riferiscono alle condizioni riportate qui sotto e alla velocità di ventilazione 4.
Condizioni in raffreddamento: Interno 27°C BS / 19°C BU. Esterno 35°C BS / 24°C BU.
Condizioni in riscaldamento: Interno 20°C BS / 15°C BU. Esterno 7°C BS / 6°C BU.
* 3 Il primo valore tra () si riferisce alla quota recuperata dall’unità Lossnay. Il secondo valore si riferisce alla potenza specifica della batteria Dx-coil connessa all’unità esterna.
* 4 “Indice prestazionale” è un valore calcolato alle condizioni sopra riportate ed ha carattere puramente indicativo.
Indice prestazionale = Capacità totale / (Potenza assorbita Lossnay + Potenza assorbità unità esterna)
* 5 La pressione statica esterna indicata include le perdite di carico della batteria Dx-coil quando viene utilizzato un canale rettilineo di collegamento tra Lossnay e Dx-coil di 50 cm di lunghezza. Quando il canale di collegamento
tra Lossnay e Dx-coil è più lungo e/o presenta delle curve, le perdite di carico del canale devono essere considerate nel calcolo delle perdite.
* 6 Valori calcolati sulla base della regolamentazione EN 517 / 2014.

Curve caratteristiche

LGH-80RVX LGH-100RVX-E

Senza GUG-01SL-E Con GUG-01SL-E Senza GUG-01SL-E Con GUG-01SL-E
350 90 350 90
Temperatura Temperatura
300 Entalpia raffreddamento 80 300 Entalpia raffreddamento 80
Pressione statica (Pa) 200 SP3 SP4 60 Efficienza di scambio (%) Pressione statica (Pa) 200 SP3 SP4 60 Efficienza di scambio (%)
Entalpia riscaldamento
Entalpia riscaldamento
250
70
70
250
150
150
100
100
50
SP1 SP2 50 SP1 SP2
0 0
0 200 400 600 800 1000 1200 (m 3 /h) 0 500 1000 1500 (m 3 /h)
0 50 100 150 200 250 300 350 (L/s) 0 50 100 150 200 250 300 350 400 (L/s)
Portata d'aria Portata d'aria
